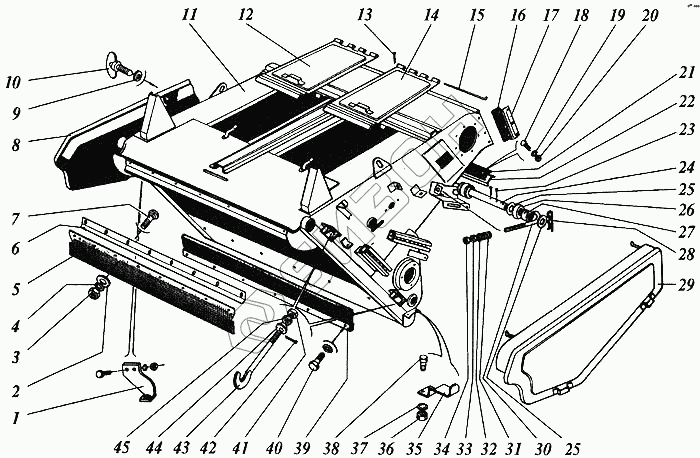

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Камера наклонная
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
21
22
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3518060-18410А | Кронштейн |
Загрузка ...
|
|
| 2 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 3 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 5 | 3518050-10061 | Ремень |
Загрузка ...
|
|
| 5 | 3518060-10061 | Ремень |
Загрузка ...
|
|
| 6 | 3518060-14805А | Планка |
Загрузка ...
|
|
| 6 | 3518050-14805А | Планка |
Загрузка ...
|
|
| 7 | М6х25 | Болт |
Загрузка ...
|
|
| 8 | 3518060-18650Б | Щиток правый |
Загрузка ...
|
|
| 9 | 44-00241 | Втулка |
Загрузка ...
|
|
| 10 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 11 | 3518050-18020А | Корпус наклонной камеры |
Загрузка ...
|
|
| 11 | 3518060-18020Б | Корпус наклонной камеры |
Загрузка ...
|
|
| 12 | 3518050-18480А | Крышка |
Загрузка ...
|
|
| 12 | 3518060-18490А | Крышка правая |
Загрузка ...
|
|
| 13 | 2,5х25.019 | Шплинт |
Загрузка ...
|
|
| 14 | 3518060-18480А | Крышка левая |
Загрузка ...
|
|
| 15 | 3518050-16322 | Шомпол |
Загрузка ...
|
|
| 15 | 3518060-16322 | Шомпол |
Загрузка ...
|
|
| 16 | 3518060-14874А | Накладка |
Загрузка ...
|
|
| 17 | 3518060-10065 | Козырек |
Загрузка ...
|
|
| 18 | М8х20 | Болт |
Загрузка ...
|
|
| 19 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 20 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | 3518060-10067А | Ремень |
Загрузка ...
|
|
| 21 | 3518050-10067 | Ремень |
Загрузка ...
|
|
| 22 | 3518060-15221 А | Накладка |
Загрузка ...
|
|
| 22 | 3518050-15221 А | Накладка |
Загрузка ...
|
|
| 23 | 4х45.019 | Шплинт |
Загрузка ...
|
|
| 24 | 3518060-18115 | Труба |
Загрузка ...
|
|
| 24 | 3518050-18115 | Труба |
Загрузка ...
|
|
| 25 | 41671 | Шайба |
Загрузка ...
|
|
| 26 | 3518060-10125 | Ролик |
Загрузка ...
|
|
| 27 | 3518060-10124А | Втулка |
Загрузка ...
|
|
| 28 | 2.5,0х90.019 | Шплинт пружинный |
Загрузка ...
|
|
| 29 | 3518060-18640А | Щиток левый |
Загрузка ...
|
|
| 30 | 3518060-16298 | Болт |
Загрузка ...
|
|
| 31 | 54-62163А | Пружина |
Загрузка ...
|
|
| 32 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 33 | М16-7Н.04.019 | Гайка |
Загрузка ...
|
|
| 34 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 35 | 3518060-14917 | Кронштейн |
Загрузка ...
|
|
| 36 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 37 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 38 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | 3518050-18200 | Уплотнитель |
Загрузка ...
|
|
| 39 | 3518060-18200 | Уплотнитель |
Загрузка ...
|
|
| 40 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 41 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 42 | 4х32.019 | Шплинт |
Загрузка ...
|
|
| 43 | 3518060-16426 | Крюк |
Загрузка ...
|
|
| 44 | 3518060-16606 | Шайба сферическая |
Загрузка ...
|
|
| 45 | М20-6Н.04.35.019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
