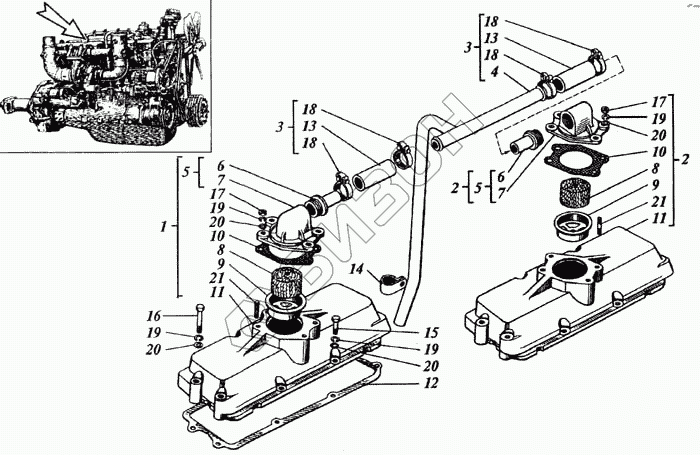

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Колпак головки цилиндров

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
15
16
17
17
18
18
18
18
19
19
19
19
20
20
20
20
21
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 31-06С6А Колпак головки цилиндров
Загрузка ...
2 31-06С6А-01 Колпак головки цилиндров
Загрузка ...
3 31-06С13 Труба со шлангами
Загрузка ...
4 31-06С15 Труба
Загрузка ...
5 23-06С11 Корпус сапуна с трубкой
Загрузка ...
6 23-06С12 Втулка с трубкой
Загрузка ...
7 23-0631-01 Корпус сапуна
Загрузка ...
8 14Н-0669 Кассета
Загрузка ...
9 14Н-0670 Стакан
Загрузка ...
10 17К-0667А Прокладка сапуна
Загрузка ...
11 31-0664-1 Колпак головки цилиндров
Загрузка ...
12 31-0637 Прокладка
Загрузка ...
13 18Н-1250 Шланг соединительный
Загрузка ...
14 18Н-0638 Хомут
Загрузка ...
15 М8-6gх25.88 Болт
Загрузка ...
16 М8-6gх60.88 Болт
Загрузка ...
17 М8-6Н.6 Гайка
Загрузка ...
18 А23.02.160 Хомут стяжной
Загрузка ...
19 8.65Г.05 Шайба
Загрузка ...
20 8х1,5.04.05 Шайба
Загрузка ...
21 М8-2r/6gх20.88 Шпилька
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
