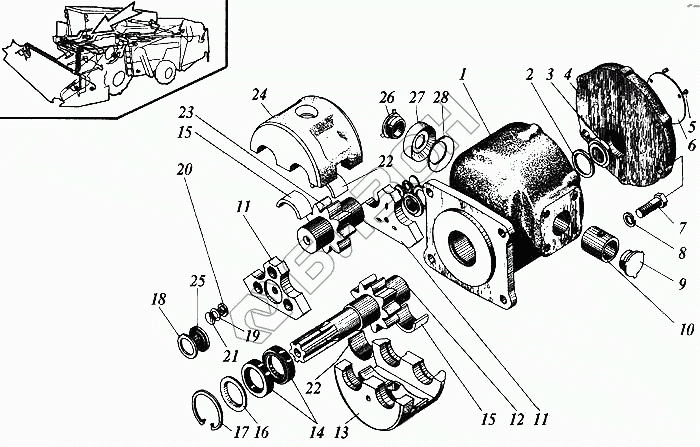

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Насос шестеренный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 НШ32-3-01 Корпус
Загрузка ...
2 НШ50-2-14 Кольцо предохранительное
Загрузка ...
3 50К-13 Манжета
Загрузка ...
4 НШ50А-3-06-01 Крышка
Загрузка ...
5 50К-22 Заклепка
Загрузка ...
6 НШ50А-3-13-01 Табличка фирменная
Загрузка ...
7 М10-6gх30.66.019 Болт
Загрузка ...
8 10.65Г.029 Шайба
Загрузка ...
9 НШ32-2-08 Пробка
Загрузка ...
10 НШ32-3-09 Втулка центрирующая
Загрузка ...
11 НШ50-3-07 Платик
Загрузка ...
12 НШ32-3-04 Шестерня ведущая
Загрузка ...
13 НШ32А-3-02 Обойма поджимная
Загрузка ...
14 1,2-25х42-4 Манжета
Загрузка ...
15 НШ32-4-04 Вкладыш левый
Загрузка ...
16 НШ32Э-08А Кольцо опорное
Загрузка ...
17 НШ32У-030 Кольцо пружинное упорное
Загрузка ...
18 НШ50-2-24 Кольцо предохранительное
Загрузка ...
19 НШ50-2-25 Кольцо предохранительное
Загрузка ...
20 НШ50-2-23 Манжета торцевого уплотнения
Загрузка ...
21 НШ50-2-16 Пластина
Загрузка ...
22 НШ32-4-06 Вкладыш правый
Загрузка ...
23 НШ32-3-05 Шестерня ведомая
Загрузка ...
24 НШ32А-3-03 Обойма подшипника
Загрузка ...
25 НШ50-2-22 Манжета торцевого уплотнения
Загрузка ...
26 НШ50-3-07 Платик
Загрузка ...
27 НШ32-3-08 Манжета радиального уплотнения
Загрузка ...
28 НШ32-3-06 Пластина опорная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
