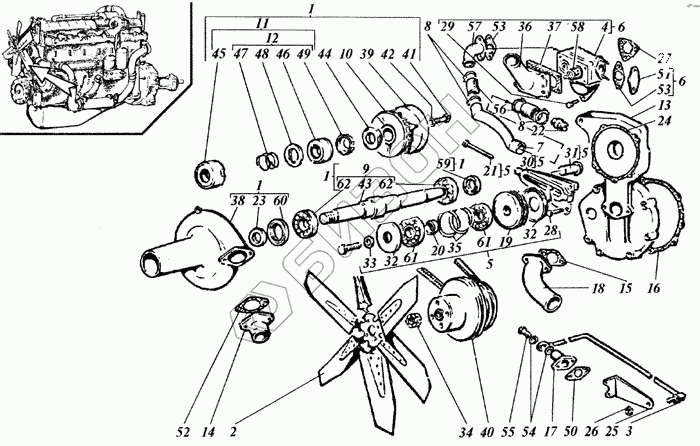

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Насос водяной и вентилятор
1
1
1
1
2
3
4
5
5
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
61
62
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | НВ461-51-13.00 | Насос водяной |
Загрузка ...
|
|
| 2 | 461-51-13с2 | Вентилятор |
Загрузка ...
|
|
| 3 | 461-51-13с5 | Труба |
Загрузка ...
|
|
| 4 | 4601-13с11 | Термостатная коробка |
Загрузка ...
|
|
| 5 | 461-51-13с12 | Ролик натяжной с кронштейном |
Загрузка ...
|
|
| 6 | 461-51-13с13 | Термостатная коробка с термостатами |
Загрузка ...
|
|
| 7 | 461-51-13с16-10 | Труба |
Загрузка ...
|
|
| 8 | 01М-19с37 | Хомут |
Загрузка ...
|
|
| 9 | НВ461-51-13.20 | Вал |
Загрузка ...
|
|
| 10 | НВ4601-13.30 | Крыльчатка |
Загрузка ...
|
|
| 11 | НВ4601-13.40 | Сальник |
Загрузка ...
|
|
| 12 | НВ4601-13.50 | Манжета |
Загрузка ...
|
|
| 13 | 461-51-1301 | Проставка |
Загрузка ...
|
|
| 14 | 461-51-1303 | Патрубок |
Загрузка ...
|
|
| 15 | 6Т3-1303 | Прокладка |
Загрузка ...
|
|
| 16 | 01-1306 | Прокладка |
Загрузка ...
|
|
| 17 | 461-51-1306 | Фланец |
Загрузка ...
|
|
| 18 | 461-51-1307 | Патрубок |
Загрузка ...
|
|
| 19 | 461-51-1308 | Шкив натяжного ролика |
Загрузка ...
|
|
| 20 | 461-51-1309 | Втулка |
Загрузка ...
|
|
| 21 | 4601-1310 | Болт натяжной |
Загрузка ...
|
|
| 22 | 461-51-1316 | Штуцер |
Загрузка ...
|
|
| 23 | 01-1316А | Втулка |
Загрузка ...
|
|
| 24 | 461-51-1317 | Прокладка |
Загрузка ...
|
|
| 25 | 461-51-1319 | Кронштейн |
Загрузка ...
|
|
| 26 | 461-51-1321 | Гайка |
Загрузка ...
|
|
| 27 | 01М-1325 | Прокладка |
Загрузка ...
|
|
| 28 | 461-51-1325 | Болт |
Загрузка ...
|
|
| 29 | 461-51-1326 | Болт |
Загрузка ...
|
|
| 30 | 4601-1329-50 | Кронштейн натяжного ролика |
Загрузка ...
|
|
| 31 | 461-51-1330 | Ось натяжного ролика |
Загрузка ...
|
|
| 32 | 01М-1332 | Фланец |
Загрузка ...
|
|
| 33 | 01М-1333 | Шайба |
Загрузка ...
|
|
| 34 | 01-1333 | Гайка |
Загрузка ...
|
|
| 35 | 01М-1334 | Кольцо стопорное |
Загрузка ...
|
|
| 36 | 4601-1347 | Крышка термостатной коробки |
Загрузка ...
|
|
| 37 | 4601-1352 | Прокладка |
Загрузка ...
|
|
| 38 | НВ461-51-13.11 | Корпус |
Загрузка ...
|
|
| 39 | НВ461-51-13.12 | Проставка |
Загрузка ...
|
|
| 40 | НВ461-51-13.13 | Шкив |
Загрузка ...
|
|
| 41 | НВ4601-13.15 | Болт |
Загрузка ...
|
|
| 42 | НВ4601-13.16 | Шайба уплотняющая |
Загрузка ...
|
|
| 43 | НВ461-51-13.21 | Вал |
Загрузка ...
|
|
| 44 | НВ4601-13.41 | Кольцо скольжения |
Загрузка ...
|
|
| 45 | НВ4601-13.42 | Обойма |
Загрузка ...
|
|
| 46 | НВ4601-13.51 | Манжета |
Загрузка ...
|
|
| 47 | 4601-13.52 | Пружина |
Загрузка ...
|
|
| 48 | 4601-13.53 | Каркас внутренний |
Загрузка ...
|
|
| 49 | 4601-13.54 | Каркас наружный |
Загрузка ...
|
|
| 50 | 6Т3-0116 | Прокладка |
Загрузка ...
|
|
| 51 | 01-0613 | Крышка передняя |
Загрузка ...
|
|
| 52 | 41-0667 | Прокладка сапуна |
Загрузка ...
|
|
| 53 | 01-0929А | Прокладка |
Загрузка ...
|
|
| 54 | СМД7-0929 | Прокладка |
Загрузка ...
|
|
| 55 | МН-0967 | Болт зажимной |
Загрузка ...
|
|
| 56 | 01М-1909 | Рукав - деталь |
Загрузка ...
|
|
| 57 | 41Е-1927 | Патрубок водопроводящий |
Загрузка ...
|
|
| 58 | ТС107-1306100-02 | Термостат |
Загрузка ...
|
|
| 59 | 1-25х42-4.8752 | Манжета |
Загрузка ...
|
|
| 60 | 2-40х62-4.8752 | Манжета |
Загрузка ...
|
|
| 61 | 207.8338 | Подшипник |
Загрузка ...
|
|
| 62 | 305.8338 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
