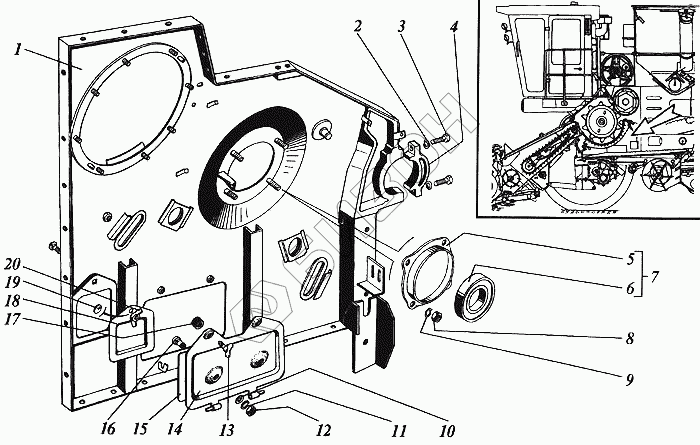

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Панель правая передней секции молотилки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 РСМ-10Б.01.17.000 Панель правая
Загрузка ...
2 20Т.65Г.019 Шайба
Загрузка ...
3 М20-6gх60.10.9.40Х.019 Болт
Загрузка ...
4 РСМ-10.01.15.202 Обойма
Загрузка ...
5 Н.027.116 Корпус подшипника
Загрузка ...
6 680314НК7С27 Подшипник или 680314НК7С17
Загрузка ...
6 680314НК7С17 Подшипник или 680314НК7С27
Загрузка ...
7 Н.027.01.160 Подшипник в сборе или опора или РСМ-10.01.15.330
Загрузка ...
8 М16-6Н.6.019 Гайка
Загрузка ...
9 16Т.65Г.019 Шайба
Загрузка ...
10 С8х1,4.01.019 Шайба
Загрузка ...
11 8Т.65Г.019 Шайба
Загрузка ...
12 М8-6Н.6.019 Гайка
Загрузка ...
13 44-1-2-16-2 Винт
Загрузка ...
14 РСМ-10.01.15.260 Крышка
Загрузка ...
15 РСМ-10.01.15.439А Накладка
Загрузка ...
16 М8х20 Болт
Загрузка ...
17 44-00241 Втулка
Загрузка ...
18 РСМ-10.01.15.120 Крышка
Загрузка ...
19 РСМ-10.01.15.436 Шайба эксцентрическая
Загрузка ...
20 54-2-157-01 Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
