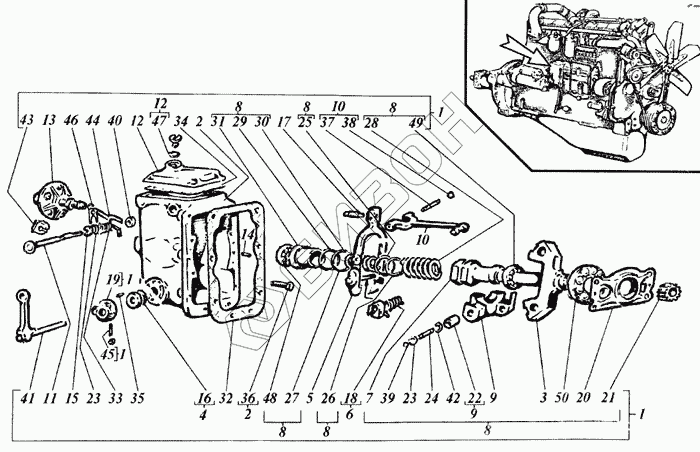

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Регулятор
1
1
1
1
2
2
3
4
5
6
7
8
8
8
8
8
8
9
9
10
10
11
12
12
13
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 444-17с1-15 | Регулятор |
Загрузка ...
|
|
| 2 | 440-17с2 | Корпус регулятора |
Загрузка ...
|
|
| 3 | 463-17с3 | Валик регулятора с крестовиной |
Загрузка ...
|
|
| 4 | 17с4 | Сальник регулятора |
Загрузка ...
|
|
| 5 | 17с5-1 | Вилка регулятора |
Загрузка ...
|
|
| 6 | 17с6-1Б | Втулка |
Загрузка ...
|
|
| 7 | 17с8-2А | Муфта регулятора |
Загрузка ...
|
|
| 8 | 444-17с9-15 | Валик регулятора |
Загрузка ...
|
|
| 9 | 444-17с11-15 | Груз регулятора |
Загрузка ...
|
|
| 10 | 440-17с13 | Тяга регулятора |
Загрузка ...
|
|
| 11 | 17с14-2 | Валик обогатителя |
Загрузка ...
|
|
| 12 | 445-17с 15 | Крышка регулятора верхняя |
Загрузка ...
|
|
| 13 | 440-29с1 | Корректор пневматический |
Загрузка ...
|
|
| 14 | 17-002 | Штифт |
Загрузка ...
|
|
| 15 | 17-004 | Сальник |
Загрузка ...
|
|
| 16 | 17-008 | Кольцо сальника |
Загрузка ...
|
|
| 17 | 17-013 | Болт вилки |
Загрузка ...
|
|
| 18 | 17-016Б | Пружина кронштейна |
Загрузка ...
|
|
| 19 | 17-020-2 | Шайба упора |
Загрузка ...
|
|
| 20 | 17-036-1 | Гнездо шарикоподшипника |
Загрузка ...
|
|
| 21 | 17-037-1А | Колесо зубчатое |
Загрузка ...
|
|
| 22 | 17-043-2Б | Втулка груза |
Загрузка ...
|
|
| 23 | 17-044А | Шайба |
Загрузка ...
|
|
| 24 | 17-045-3 | Ось груза |
Загрузка ...
|
|
| 25 | 17-047А | Прокладка регулировочная |
Загрузка ...
|
|
| 26 | 17-047-1 | Прокладка |
Загрузка ...
|
|
| 27 | 17-048-1А | Пружина регулятора внутренняя |
Загрузка ...
|
|
| 28 | 17-049А | Пружина регулятора наружная |
Загрузка ...
|
|
| 29 | 17-050 | Прокладка регулировочная |
Загрузка ...
|
|
| 30 | 17-050А | Прокладка регулировочная |
Загрузка ...
|
|
| 31 | 17-052-2А | Седло пружины |
Загрузка ...
|
|
| 32 | 17-057 | Прокладка |
Загрузка ...
|
|
| 33 | 17-062 | Пружина валика обогатителя |
Загрузка ...
|
|
| 34 | 17-067 | Прокладка |
Загрузка ...
|
|
| 35 | 17-069А | Штифт цилиндрический |
Загрузка ...
|
|
| 36 | 17-074 | Упор |
Загрузка ...
|
|
| 37 | 17-075-1А | Ось вилки |
Загрузка ...
|
|
| 38 | 17-080 | Шайба |
Загрузка ...
|
|
| 39 | 17-099 | Кольцо стопорное |
Загрузка ...
|
|
| 40 | 444-17018 | Валик с рычагом |
Загрузка ...
|
|
| 41 | 463-17044-1 | Шайба |
Загрузка ...
|
|
| 42 | 444-1763 | Призма |
Загрузка ...
|
|
| 43 | 440-17109 | Втулка направляющая |
Загрузка ...
|
|
| 44 | 440-17110 | Тяга пластинчатая |
Загрузка ...
|
|
| 45 | 442-17119 | Шпилька - ограничительная |
Загрузка ...
|
|
| 46 | СМД2-2622 | Кольцо уплотнительное |
Загрузка ...
|
|
| 47 | 200.8338 | Подшипник |
Загрузка ...
|
|
| 48 | 303К2.8338 | Подшипник |
Загрузка ...
|
|
| 49 | 8202.7872 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
