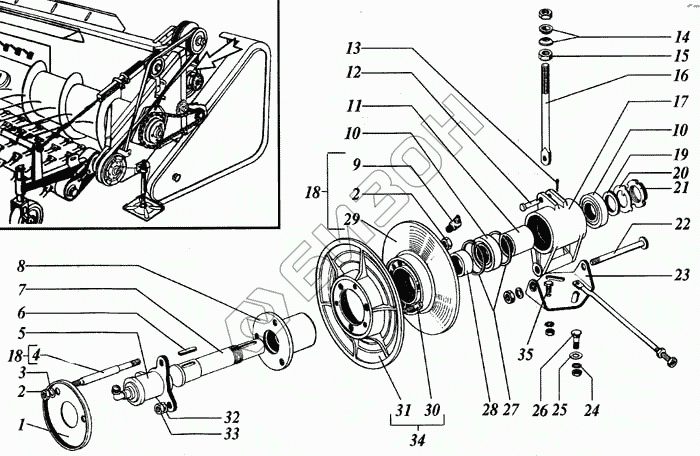

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Шкив вариатора нижний
1
2
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.08.01.514 | Диск |
Загрузка ...
|
|
| 2 | М14х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | 14Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 4 | РСМ-10.08.01.631 | Шпилька L=122 мм |
Загрузка ...
|
|
| 5 | ГА-83.000 | Гидроцилиндр |
Загрузка ...
|
|
| 6 | 12х8х63 | Шпонка |
Загрузка ...
|
|
| 7 | РСМ-10.08.01.625 | Вал |
Загрузка ...
|
|
| 8 | РСМ-10.08.01.103 | Ступица |
Загрузка ...
|
|
| 9 | 1.2Ц6хр | Масленка |
Загрузка ...
|
|
| 10 | 180508К2С17 | Подшипник или 180508К10С27 |
Загрузка ...
|
|
| 10 | 180508К10С27 | Подшипник или 180508К2С17 |
Загрузка ...
|
|
| 11 | РСМ-10.08.01.816А-01 | Втулка |
Загрузка ...
|
|
| 12 | 6-12В12х55.35.Ц9хр | Ось |
Загрузка ...
|
|
| 13 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 14 | РСМ-100.05.06.601 | Шайба или РСМ-10.08.01.602 |
Загрузка ...
|
|
| 14 | РСМ-10.08.01.602 | Шайба или РСМ-100.05.06.б01 |
Загрузка ...
|
|
| 15 | М16.6.019 | Гайка |
Загрузка ...
|
|
| 16 | РСМ-10.08.01.626А | Винт |
Загрузка ...
|
|
| 17 | РСМ-10.08.01.104А | Корпус |
Загрузка ...
|
|
| 18 | РСМ-10.08.01.700 | Диск подвижный |
Загрузка ...
|
|
| 19 | РСМ-10.08.01.816А-02 | Втулка |
Загрузка ...
|
|
| 20 | Н39.01.019 | Шайба |
Загрузка ...
|
|
| 21 | М39х1,5-6Н.05.019 | Гайка |
Загрузка ...
|
|
| 22 | РСМ-10.08.01.450 | Болт или М16-6gх150.88.019 |
Загрузка ...
|
|
| 22 | М16-6gх150.88.019 | Болт или РСМ-10.08.01.450 |
Загрузка ...
|
|
| 23 | РСМ-10.08.01.470А | Плита |
Загрузка ...
|
|
| 24 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 25 | С16х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 25 | 3518050-15245 | Шайба или С16х3,9.01.019 |
Загрузка ...
|
|
| 26 | М16х40.46.019 | Болт |
Загрузка ...
|
|
| 27 | С80 | Кольцо |
Загрузка ...
|
|
| 28 | РСМ-10.08.01.816А | Втулка |
Загрузка ...
|
|
| 29 | РСМ-10.08.01.102 | Диск |
Загрузка ...
|
|
| 30 | РСМ-10.08.01.632 | Болт |
Загрузка ...
|
|
| 31 | РСМ-10.08.01.106 | Диск |
Загрузка ...
|
|
| 32 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 33 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 34 | РСМ-10.08.01.710 | Диск неподвижный |
Загрузка ...
|
|
| 35 | М12-6gх25.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
