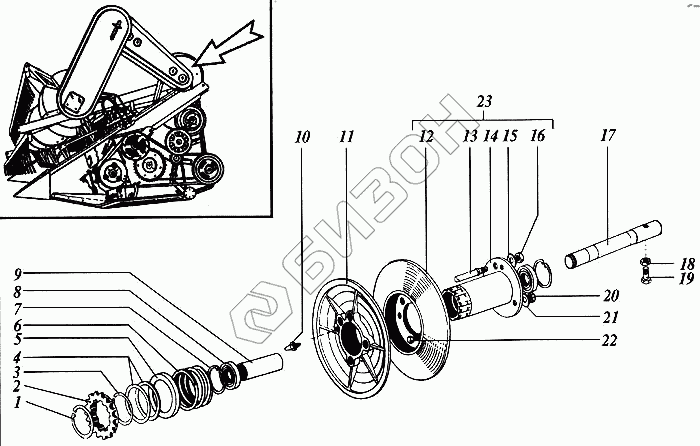

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Шкив ведомый вариатора мотовила

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 С72 Кольцо
Загрузка ...
2 3518050-16041 Звездочка z-18 t-19,05
Загрузка ...
3 С78 Кольцо
Загрузка ...
4 3518050-18094 Кольцо
Загрузка ...
5 3518050-14052 Обойма
Загрузка ...
6 3518050-16042А Пружина
Загрузка ...
7 С62 Кольцо ГОСТ 13943-86
Загрузка ...
8 180206К10С27 Подшипник
Загрузка ...
8 180206АС17 Подшипник или 180206К10С27
Загрузка ...
9 3518050-18008 Втулка
Загрузка ...
10 1.3Ц6хр Масленка
Загрузка ...
11 РСМ-10.08.01.102 Диск
Загрузка ...
11 3518050-11009А Диск или РСМ-10.08.01.102
Загрузка ...
12 РСМ-10.08.01.106 Диск
Загрузка ...
12 3518050-11008А Диск или РСМ-10.08.01.106
Загрузка ...
13 РСМ-10.08.01.628 Палец
Загрузка ...
14 РСМ-10.08.01.770 Ступица
Загрузка ...
15 14.01.019 Шайба
Загрузка ...
16 М14х1,5-6Н.6.019 Гайка
Загрузка ...
17 3518050-16072А Цапфа
Загрузка ...
18 М16-6Н.6.019 Гайка
Загрузка ...
19 ВМ-16-6g.40.22Н.019 Винт
Загрузка ...
20 М12-6Н.6.019 Гайка
Загрузка ...
21 12Т.65Г.019 Шайба
Загрузка ...
22 М12-6g35.88.35.019 Болт
Загрузка ...
23 3518050-12410А Диск неподвижный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
