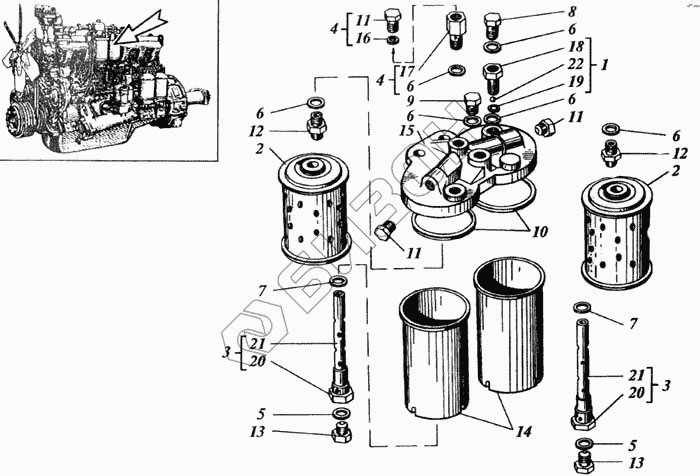

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Топливный фильтр тонкой очистки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
4
5
5
6
6
6
6
6
6
7
7
8
9
10
11
11
11
12
12
13
13
14
15
16
17
18
19
20
20
21
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
25-1117010-03 25-1117010-03 Топливный фильтр тонкой очистки ФТ-150А
Загрузка ...
Э06.161.243.0 Э06.161.243.0 Пробка-заглушка
Загрузка ...
1 11.1134010-20 Клапан удаления воздуха
Загрузка ...
2 24.1117030-01 Фильтрующий элемент ЭФТ-75А
Загрузка ...
3 24.1117070-10 Болт стяжной
Загрузка ...
4 25.1117078-01 Переходник демпфирующий
Загрузка ...
5 А12.01.012-03 Шайба
Загрузка ...
6 А12.01.012-05 Шайба
Загрузка ...
7 А12.01.012-07 Шайба
Загрузка ...
8 А12.01.013-02 Болт поворотного угольника
Загрузка ...
9 А44.10.010-10 Винт специальный
Загрузка ...
10 А65.01.002 Кольцо уплотнительное
Загрузка ...
11 А65.02.002 Пробка коническая
Загрузка ...
12 24.1117076-10 Штуцер
Загрузка ...
13 24.1117142 Пробка
Загрузка ...
14 24.1117184-02 Стакан
Загрузка ...
15 25.1117022-02.01 Корпус
Загрузка ...
16 11.3845056-01 Жиклер
Загрузка ...
17 25.1117079 Переходник
Загрузка ...
18 11.1134014-20 Корпус
Загрузка ...
19 11.1134018-20 Седло
Загрузка ...
20 24.1117074-10 Штуцер
Загрузка ...
21 24-1117072 Труба
Загрузка ...
22 Б8,731-40 Шарик
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
