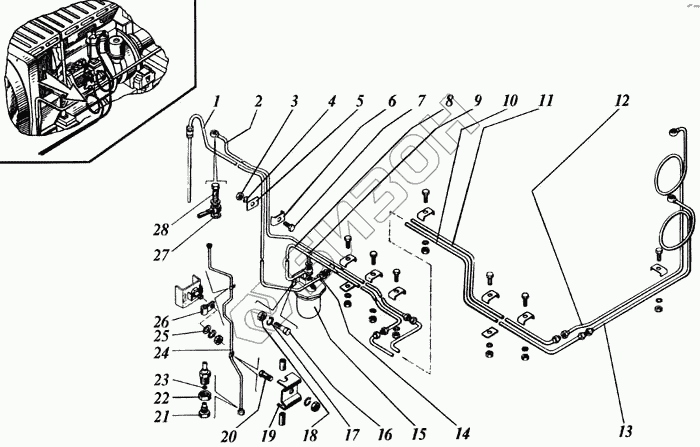

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Топливопровод
1
2
2
3
4
5
6
7
8
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.05.16.010В | Трубка |
Загрузка ...
|
|
| 2 | РСМ-10.05.16.070Б | Трубка |
Загрузка ...
|
|
| 2 | РСМ-8.03.16.070Б | Трубка |
Загрузка ...
|
|
| 3 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 5 | РСМ-10.05.16.502 | Накладка |
Загрузка ...
|
|
| 6 | РСМ-10.05.16.501 | Скоба |
Загрузка ...
|
|
| 7 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | РСМ-10.05.16.020В | Трубка |
Загрузка ...
|
|
| 8 | РСМ-8.03.16.020Г | Трубка |
Загрузка ...
|
|
| 9 | А12.01.003-03 | Болт поворотного угольника |
Загрузка ...
|
|
| 10 | РСМ-10.05.16.030В | Трубка |
Загрузка ...
|
|
| 10 | РСМ-8.03.16.030Г | Трубка |
Загрузка ...
|
|
| 11 | РСМ-10.05.16.060В | Трубка |
Загрузка ...
|
|
| 11 | РСМ-8.03.16.060Г | Трубка |
Загрузка ...
|
|
| 12 | РСМ-10.05.16.050В | Трубка |
Загрузка ...
|
|
| 12 | РСМ-8.03.16.050В | Трубка |
Загрузка ...
|
|
| 13 | РСМ-10.05.16.040В | Трубка |
Загрузка ...
|
|
| 13 | РСМ-8.03.16.040В | Трубка |
Загрузка ...
|
|
| 14 | А23.10.002 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | А23.20.000-02 | Фильтр топливный грубой очистки ФГ-75 |
Загрузка ...
|
|
| 16 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 18 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | РСМ-10.05.16.503А | Прижим |
Загрузка ...
|
|
| 20 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | РСМ-10.05.16.603 | Штуцер |
Загрузка ...
|
|
| 22 | М30х2-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 23 | Шарик Б14,288-60 | Шарик Б14,288-60 |
Загрузка ...
|
|
| 24 | РСМ-10.05.16.080А | Трубка |
Загрузка ...
|
|
| 25 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 26 | 54-51452-03 | Скоба |
Загрузка ...
|
|
| 27 | 54-01162 | Прокладка |
Загрузка ...
|
|
| 28 | 65-60390А | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
