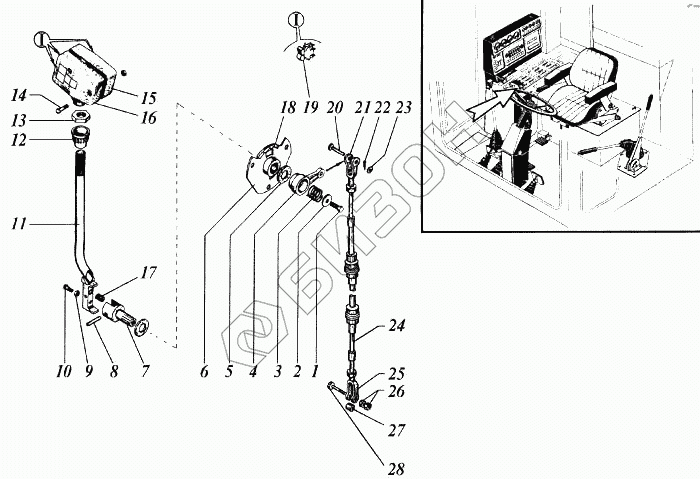

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Управление гидросистемой трансмиссии
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | РСМ-10.04.13.422 | Шайба |
Загрузка ...
|
|
| 3 | РСМ-10.04.13.613А | Пружина |
Загрузка ...
|
|
| 4 | РСМ-10.04.13.305 | Рычаг |
Загрузка ...
|
|
| 5 | РСМ-10.04.13.015 | Шайба или РСМ-10.04.13.006А |
Загрузка ...
|
|
| 5 | РСМ-10.04.13.006А | Шайба или РСМ-10.04.13.015 |
Загрузка ...
|
|
| 6 | РСМ-10.04.30.030 | Диск |
Загрузка ...
|
|
| 7 | РСМ-10.04.13.612Б | Вал |
Загрузка ...
|
|
| 8 | 5м6х40 | Штифт |
Загрузка ...
|
|
| 9 | М4-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | ВМ4-6gх20.48.019 | Винт |
Загрузка ...
|
|
| 11 | РСМ-10.04.30.040 | Рычаг |
Загрузка ...
|
|
| 12 | РСМ-10.04.30.015 | Гайка |
Загрузка ...
|
|
| 13 | М20х1,5-6Н.04.35.019 | Гайка |
Загрузка ...
|
|
| 14 | ВМ4-6gх25.48.019 | Винт |
Загрузка ...
|
|
| 15 | РСМ-10.04.30.016А | Рукоятка |
Загрузка ...
|
|
| 16 | РСМ-10.04.30.005А | Рукоятка |
Загрузка ...
|
|
| 17 | РСМ-10.04.13.614Б | Пружина |
Загрузка ...
|
|
| 18 | РСМ-10.04.30.017 | Уплотнение |
Загрузка ...
|
|
| 19 | П150.09.17 | Переключатель |
Загрузка ...
|
|
| 20 | 6+6в.12.35.Ц9хр | Ось |
Загрузка ...
|
|
| 21 | 54-30151 | Вилка |
Загрузка ...
|
|
| 22 | 2х20.019 | Шплинт |
Загрузка ...
|
|
| 23 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 24 | 23.588.1.1.3.000-10 | Трос L-4000 мм |
Загрузка ...
|
|
| 25 | РСМ-10.04.13.302А | Вилка |
Загрузка ...
|
|
| 26 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | РСМ-10.04.13.805 | Втулка |
Загрузка ...
|
|
| 28 | М6-6gх45.48.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
