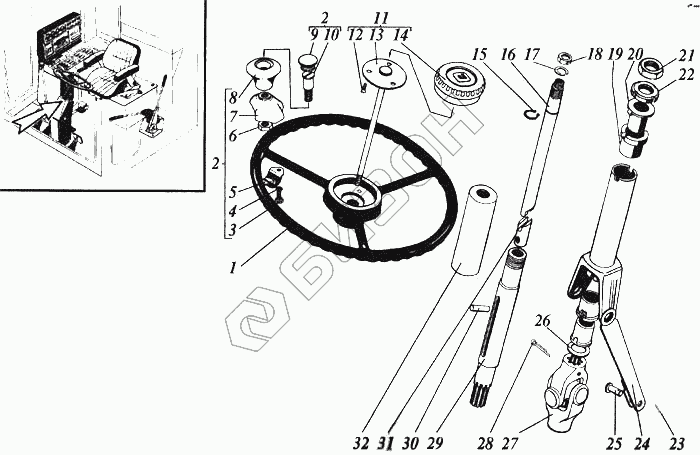

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Управление рулевое
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 66-3402015-А | Колесо рулевого управления |
Загрузка ...
|
|
| 2 | РСМ-10.04.13.540 | Рукоятка рулевого колеса |
Загрузка ...
|
|
| 3 | М6-6gх20.48.35.019 | Болт |
Загрузка ...
|
|
| 4 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 5 | РСМ-10.04.13.560 | Хомут |
Загрузка ...
|
|
| 6 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | РСМ-10.04.13.550 | Кронштейн |
Загрузка ...
|
|
| 8 | РСМ-10.04.13.031 | Рукоятка |
Загрузка ...
|
|
| 9 | РСМ-10.02.02.011 | Заглушка |
Загрузка ...
|
|
| 10 | РСМ-10.04.13.629 | Ось |
Загрузка ...
|
|
| 11 | РСМ-10.04.13.140А | Зажим |
Загрузка ...
|
|
| 12 | В1М8-8gх12.48.019 | Винт |
Загрузка ...
|
|
| 13 | РСМ-10.04.13.170А | Стержень |
Загрузка ...
|
|
| 14 | РСМ-10.04.13.021 | Головка |
Загрузка ...
|
|
| 15 | С20 | Кольцо ГОСТ 13942-86 |
Загрузка ...
|
|
| 16 | А63.01.001 | Вал рулевой |
Загрузка ...
|
|
| 17 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 18 | М16х1,5.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | РСМ-10.04.13.005 | Виброизолятор |
Загрузка ...
|
|
| 20 | РСМ-10.04.13.003 | Втулка |
Загрузка ...
|
|
| 21 | А63.01.006 | Контргайка |
Загрузка ...
|
|
| 22 | А63.01.004 | Гайка |
Загрузка ...
|
|
| 23 | 2.2.8х40.019 | Шплинт пружинный |
Загрузка ...
|
|
| 24 | РСМ-10.04.13.080А | Рычаг |
Загрузка ...
|
|
| 25 | 6-10В12х35.35.Ц15хр | Ось |
Загрузка ...
|
|
| 26 | С22.01.019 | Шайба |
Загрузка ...
|
|
| 27 | Н051.01.030 | Шарнир ГГ50 |
Загрузка ...
|
|
| 28 | 6,3х36.019 | Шплинт |
Загрузка ...
|
|
| 29 | РСМ-10.04.13.420 | Вал |
Загрузка ...
|
|
| 30 | 8х6х36 | Штифт |
Загрузка ...
|
|
| 31 | А63.01.201 | Хвостовик вала |
Загрузка ...
|
|
| 32 | РСМ-10.04.13.280 | Оболочка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
