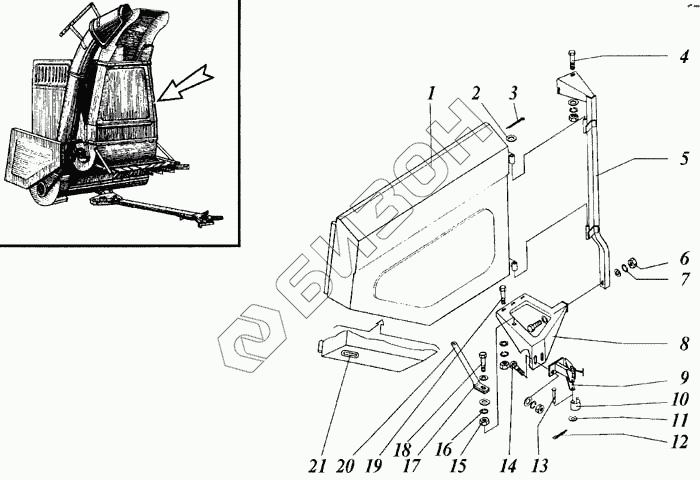

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Установка щитка ограждения барабана

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 РСМ-10Б.14.50.220А Щиток
Загрузка ...
2 С10.01.019 Шайба
Загрузка ...
3 3,2х25.019 Шплинт
Загрузка ...
4 М10-6gх30.88.35.019 Болт
Загрузка ...
5 РСМ-10Б.14.50.150 Стойка
Загрузка ...
6 М10-6Н.6.019 Гайка
Загрузка ...
7 10Т.65Г.019 Шайба
Загрузка ...
8 РСМ-10.14.00.409Б Кронштейн
Загрузка ...
9 РСМ-10.12.00.410 Опора
Загрузка ...
10 РСМ-10.14.00.449 Застежка
Загрузка ...
11 С6х1,4.01.019 Шайба
Загрузка ...
12 2х16.019 Шплинт
Загрузка ...
13 6-6b12х55М.35.Ц9хр Ось
Загрузка ...
14 М8х25 Болт
Загрузка ...
15 М8-6Н.6.019 Гайка
Загрузка ...
16 8Т.65Г.019 Шайба
Загрузка ...
17 С8х 1,4.01.019 Шайба
Загрузка ...
18 М8-6gх25.88.35.019 Болт
Загрузка ...
19 М10-6gх25.88.35.019 Болт
Загрузка ...
20 РСМ-10.14.00.819 Раскос
Загрузка ...
21 РСМ-10.05.08.011 Уплотнение
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
