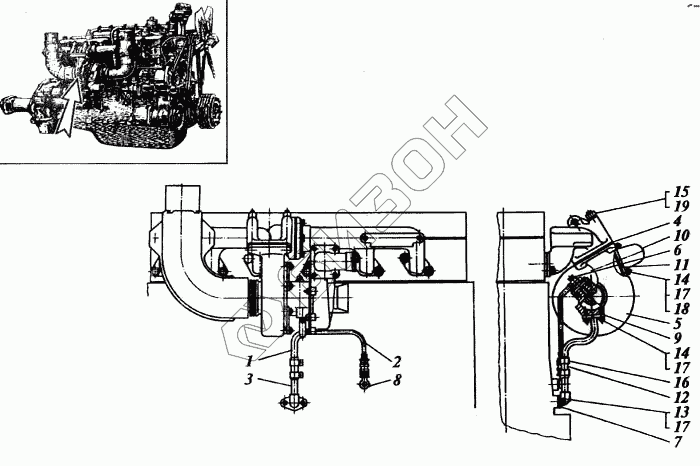

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Установка турбокомпрессора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 31-28С3-1 Трубка маслоотводящая
Загрузка ...
2 31-28С4-2А Трубка
Загрузка ...
3 31-28С7 Патрубок маслоотводящий
Загрузка ...
4 31-28С8 Прокладка турбины
Загрузка ...
5 861.300001.10-01 Турбокомпрессор ТКР8,5С-1
Загрузка ...
6 СМД7-1539А Прокладка
Загрузка ...
7 17К-2827 Прокладка
Загрузка ...
8 31-2840 Рукав 18х27-16
Загрузка ...
9 17К-2845 Болт зажимной
Загрузка ...
10 19-2801 Патрубок
Загрузка ...
11 19-2802 Прокладка
Загрузка ...
12 19-2843 Прокладка
Загрузка ...
13 М8-6gх25.88 Болт
Загрузка ...
14 М8-6Н.6 Гайка
Загрузка ...
15 М14-6Н.6 Гайка
Загрузка ...
16 Н-66С1 Хомут стяжной
Загрузка ...
17 8.65Г.05 Шайба
Загрузка ...
18 14.65Г.05 Шайба
Загрузка ...
19 8х1,5.04.05 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
