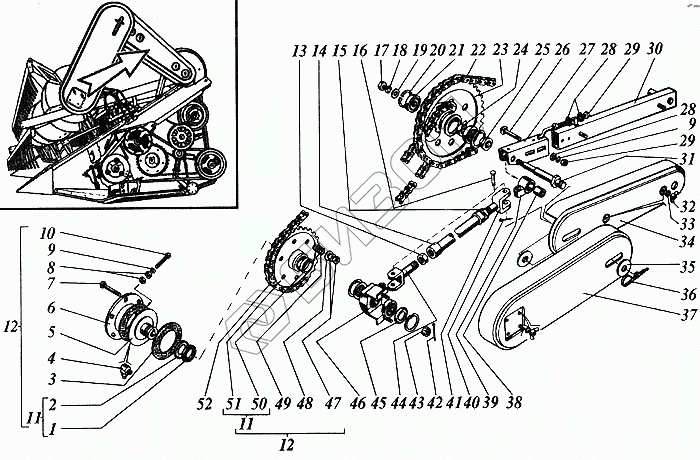

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Устройство предохранительное, привод мотовила
1
2
3
4
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СП-80-67-5 | Кольцо или СП-80-67-6 |
Загрузка ...
|
|
| 2 | 54-44562 | Обойма |
Загрузка ...
|
|
| 3 | 54-01069 | Накладка фрикционная |
Загрузка ...
|
|
| 4 | 2.3.90Ц6Хр | Масленка |
Загрузка ...
|
|
| 5 | 3518050-11980А | Диск ведущий |
Загрузка ...
|
|
| 6 | 54-44561 | Диск нажимной |
Загрузка ...
|
|
| 7 | М10х80 | Болт |
Загрузка ...
|
|
| 8 | М12х1,25.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 10 | М12х1,25.6gх75.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 3518050-11320А | Звездочка z-50 t-19,05 в сборе |
Загрузка ...
|
|
| 12 | 3518050-11310А | Устройство предохранительное мотовила |
Загрузка ...
|
|
| 13 | М20.6Н.6.019 | Гайка корончатая |
Загрузка ...
|
|
| 14 | 3518050-10340 | Штанга |
Загрузка ...
|
|
| 15 | М20LН.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | 6-10В12х55.35.Ц9хр | Ось |
Загрузка ...
|
|
| 17 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 19 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 20 | С47 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 21 | 180204К10С27 | Подшипник или 180204С17 |
Загрузка ...
|
|
| 22 | ПР-19,05-3180 | Цепь n-51 зв. |
Загрузка ...
|
|
| 23 | 3518050-10300А | Блок звездочек z-50 и z-16 t-19,05 |
Загрузка ...
|
|
| 24 | 54-80783А | Втулка |
Загрузка ...
|
|
| 25 | 3518050-18056 | Втулка |
Загрузка ...
|
|
| 26 | М12х70 | Болт |
Загрузка ...
|
|
| 27 | 3518050-10270 | Ползун |
Загрузка ...
|
|
| 28 | С12х3.01.019 | Шайба |
Загрузка ...
|
|
| 29 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 30 | 3518050-10280А | Рычаг |
Загрузка ...
|
|
| 31 | 3518050-16117 | Ось |
Загрузка ...
|
|
| 32 | М8-7Н.6.10.019 | Гайка |
Загрузка ...
|
|
| 33 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 34 | 3518050-10290 | Щит задний |
Загрузка ...
|
|
| 35 | 50292 | Шайба |
Загрузка ...
|
|
| 36 | 2.5,0х90.019 | Шплинт пружинный |
Загрузка ...
|
|
| 37 | 3518050-10310А | Щит передний |
Загрузка ...
|
|
| 38 | 3518050-18059 | Втулка |
Загрузка ...
|
|
| 39 | РСМ-10.27.01.301 | Опора контрпривода или 3518050-16132А |
Загрузка ...
|
|
| 39 | 3518050-16132А | Опора контрпривода или РСМ-10.27.01.301 |
Загрузка ...
|
|
| 40 | 2,5х16.019 | Шплинт |
Загрузка ...
|
|
| 41 | 3518050-10390 | Шарнир |
Загрузка ...
|
|
| 42 | 4х40.019 | Шплинт |
Загрузка ...
|
|
| 43 | М20х1,5.6Н.04.35.019 | Гайка |
Загрузка ...
|
|
| 44 | 3518050-10400 | Шарнир передний |
Загрузка ...
|
|
| 45 | 54-43498 | Шайба |
Загрузка ...
|
|
| 46 | 3518050-10410А | Опора штанги |
Загрузка ...
|
|
| 47 | М10.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 48 | С10х3.01.019 | Шайба |
Загрузка ...
|
|
| 49 | 54-62163А | Пружина |
Загрузка ...
|
|
| 50 | 54-01071А | Втулка |
Загрузка ...
|
|
| 51 | 3518050-11330Б | Звездочка z-50 t-19,05 |
Загрузка ...
|
|
| 52 | 3518050-10150 | Цепь привода мотовила n-114 зв L-2171,7мм |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
