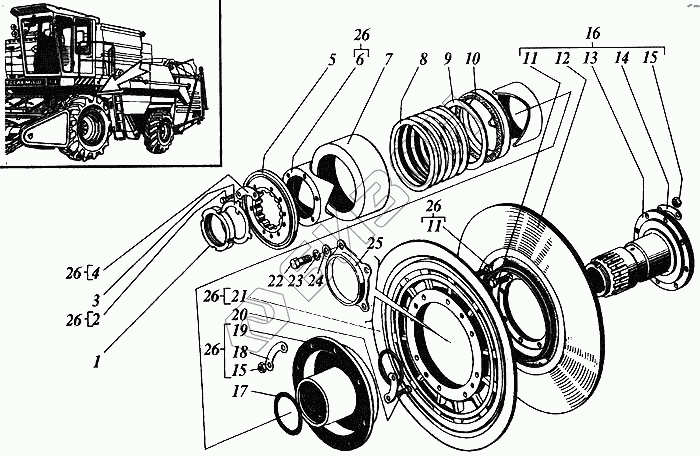

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Вариатор барабана

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
26
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 РСМ-10.01.18.625 Гайка шлицевая
Загрузка ...
2 М12х1,25-6gх30.88.35.019 Болт
Загрузка ...
3 Н80х2,0.01,019 Шайба
Загрузка ...
4 РСМ-10.01.18.418 Шайба
Загрузка ...
5 РСМ-10.01.18.607 Крышка
Загрузка ...
6 РСМ-10.01.18.005 Муфта
Загрузка ...
7 РСМ-10.01.18.407 Кожух
Загрузка ...
8 РСМ-10.01.18.605А Пружина
Загрузка ...
9 РСМ-10.01.18.803 Кольцо
Загрузка ...
10 РСМ-10.01.18.002 Кольцо
Загрузка ...
11 М14-6gх45.88.35.019 Болт
Загрузка ...
12 РСМ-10.01.18.102А Диск
Загрузка ...
13 РСМ-10.01.18.340А Ступица или РСМ-10.01.18.608В
Загрузка ...
13 РСМ-10.01.18.608В Ступица или РСМ-10.01.18.340А
Загрузка ...
14 РСМ-10.01.15.424Б-03 Шайба стопорная
Загрузка ...
15 М14-6Н.6.019 Гайка
Загрузка ...
16 РСМ-10.01.18.080Б Диск неподвижный
Загрузка ...
17 РСМ-10.01.18.003 Кольцо
Загрузка ...
18 РСМ-10.01.15.424Б-02 Шайба стопорная
Загрузка ...
19 РСМ-10.01.18.606А Ступица
Загрузка ...
20 М12х1,25-6gх25.88.35.019 Болт
Загрузка ...
21 РСМ-10.01.18.101Б Диск
Загрузка ...
22 М12-6gх25.88.35.019 Болт
Загрузка ...
23 12Т.65Г.019 Шайба
Загрузка ...
24 С12х2,0.01.019 Шайба
Загрузка ...
25 РСМ-10.01.18.412 Кольцо
Загрузка ...
26 РСМ-10.01.18.070Б Диск подвижный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
