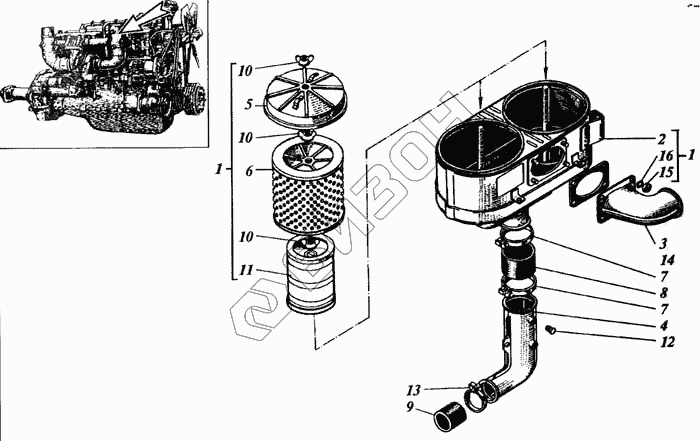

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Воздухоочиститель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
7
8
9
10
10
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 31А-12С2 Воздухоочиститель
Загрузка ...
2 31А-12С4 Корпус
Загрузка ...
3 31А-12С7-1 Патрубок
Загрузка ...
4 41А-12С9-3 Труба впускная
Загрузка ...
5 23-12С5 Крышка
Загрузка ...
6 21-12С12А Фильтр-патрон
Загрузка ...
7 23-12С15 Хомут стяжной
Загрузка ...
8 23-1206 Компенсатор
Загрузка ...
9 23-1209 Рукав 76х87,5-3, L=70
Загрузка ...
10 60-12027.10 Зажим
Загрузка ...
11 60-12029.00 Фильтр-патрон
Загрузка ...
12 60-02190.00 Заглушка
Загрузка ...
13 А23.02.250 Хомут стяжной
Загрузка ...
14 31-1230 Прокладка
Загрузка ...
15 М10-6Н.6 Гайка
Загрузка ...
16 10х1,5.04.05 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
