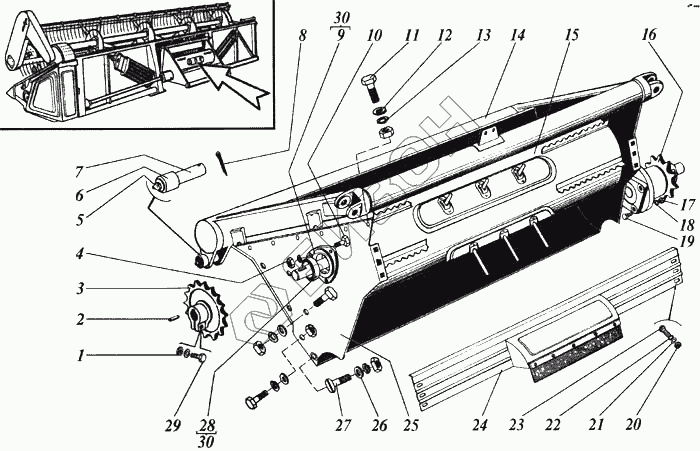

Графический каталог запасных частей к технике: РСМ Дон (общий каталог). Проставка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
28
29
30
30
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 М12-6Н.6.019 Гайка
Загрузка ...
2 2-10х8х50 Шпонка
Загрузка ...
3 РСМ-10.08.04.320 Звездочка z=22 t=25,4 или РСМ-10.08.04.321
Загрузка ...
3 3518060-18720 Звездочка z=22 t=25,4 или РСМ-10.08.04.320
Загрузка ...
4 М10-6Н.6.019 Гайка
Загрузка ...
5 1.3Ц6Хр Масленка
Загрузка ...
6 3518060-16302А Ролик
Загрузка ...
7 3518060-16301А Палец
Загрузка ...
8 5х32.019 Шплинт
Загрузка ...
9 Н.027.105 Корпус подшипника
Загрузка ...
10 М10х35 Болт
Загрузка ...
11 М10-6gх25.88.35.019 Болт
Загрузка ...
12 С10.01.019 Шайба
Загрузка ...
13 10Т.65Г.019 Шайба
Загрузка ...
14 3518050-18700А Проставка
Загрузка ...
14 3518060-18700А Проставка
Загрузка ...
15 3518050-18840 Битер приемный или РСМ-8.08.04.010А
Загрузка ...
15 3518060-18840 Битер приемный или РСМ-10.08.04.130А
Загрузка ...
15 РСМ-8.08.04.010А Битер приемный
Загрузка ...
15 РСМ-10.08.04.130А Битер приемный
Загрузка ...
16 3518060-18710 Контрпривод
Загрузка ...
17 М12-6Н.6.019 Гайка
Загрузка ...
18 12Т.65Г.019 Шайба
Загрузка ...
19 М12х40 Болт
Загрузка ...
20 М8-6Н.6.019 Гайка
Загрузка ...
21 8Т.65Г.019 Шайба
Загрузка ...
22 С8х1,4.01.019 Шайба
Загрузка ...
23 М8х20 Болт
Загрузка ...
24 3518060-18750 Капот проставки
Загрузка ...
24 3518050-18750 Капот проставки
Загрузка ...
25 3518060-18760 Приставка правой боковины
Загрузка ...
26 42056 Шайба
Загрузка ...
27 ВМ8-6gх25.48.019 Винт
Загрузка ...
28 1680207К7Т2С17 Подшипник
Загрузка ...
28 1680207К10С27 Подшипник
Загрузка ...
29 М12-6gх65.88.35.019 Болт
Загрузка ...
30 Н.027.01.050 Опора подшипника
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
