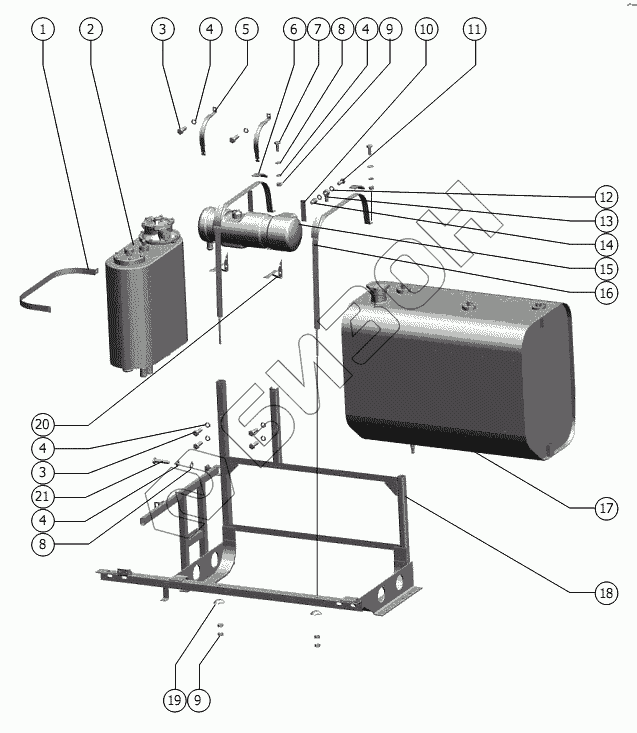

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Блок баков
1
2
3
3
4
4
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.09.29.060 | Хомут |
Загрузка ...
|
|
| 2 | 1.93.100 | Гидробак |
Загрузка ...
|
|
| 3 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 4 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | 1.14.080 | Хомут |
Загрузка ...
|
|
| 6 | 54-00606 | Прокладка |
Загрузка ...
|
|
| 7 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 10 | 54-00670-17 | Прокладка изоляционная |
Загрузка ...
|
|
| 11 | 54-60303 | Болт |
Загрузка ...
|
|
| 12 | 75Ш-00005 | Прокладка |
Загрузка ...
|
|
| 13 | 1.14.301 | Угольник |
Загрузка ...
|
|
| 14 | 1.14.601 | Штуцер |
Загрузка ...
|
|
| 15 | ТА.087.016.100.000 | Бачок расширительный |
Загрузка ...
|
|
| 16 | 1.14.060 | Хомут |
Загрузка ...
|
|
| 17 | 1.54.000 | Бак топливный |
Загрузка ...
|
|
| 18 | 1.14.030 | Рама баков |
Загрузка ...
|
|
| 19 | РСМ-10.05.04.608 | Шайба |
Загрузка ...
|
|
| 20 | 1.14.090 | Опора |
Загрузка ...
|
|
| 21 | М10-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
