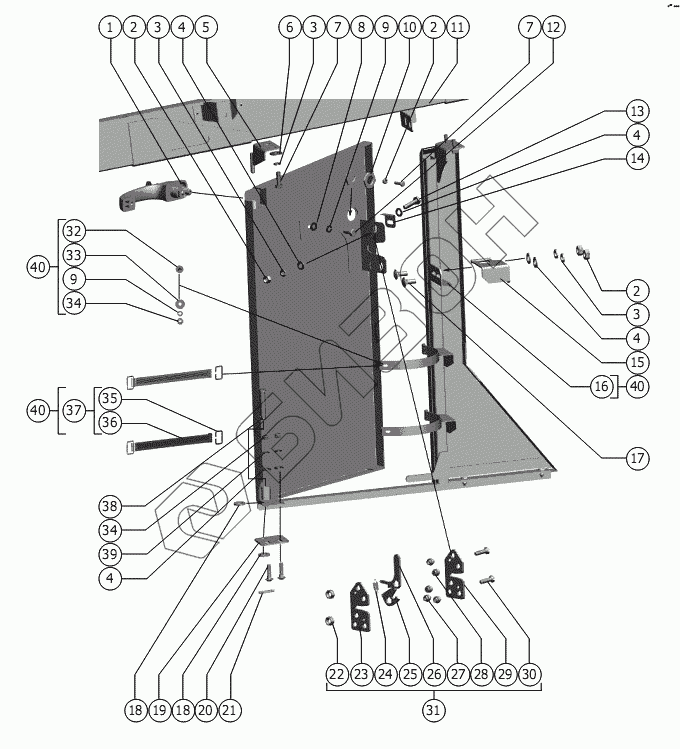

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Дверь
1
2
2
2
3
3
3
4
4
4
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2522-6105300-02 | Комплект ручек |
Загрузка ...
|
|
| 2 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 5 | 1.41.830 | Ось |
Загрузка ...
|
|
| 6 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 7 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | С.6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | 145.01.12.701 | Гайка |
Загрузка ...
|
|
| 11 | 1.41.500 | Рама |
Загрузка ...
|
|
| 12 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 14 | 145.01.12.485 | Упор |
Загрузка ...
|
|
| 15 | 1.20.320 | Кронштейн |
Загрузка ...
|
|
| 16 | 1.40.370 | Щит |
Загрузка ...
|
|
| 17 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 18 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 19 | 1.20.407 | Кронштейн |
Загрузка ...
|
|
| 20 | М6х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 21 | 3,2x18.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 22 | М6-6H.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 23 | 101.01.00.461-01 | Плита |
Загрузка ...
|
|
| 24 | РСМ-10.04.18.604 | Пружина |
Загрузка ...
|
|
| 25 | 101.01.00.455 | Зацеп |
Загрузка ...
|
|
| 26 | 142.01.57.454 | Курок |
Загрузка ...
|
|
| 27 | 101.01.00.609-01 | Втулка |
Загрузка ...
|
|
| 28 | 101.01.00.609 | Втулка |
Загрузка ...
|
|
| 29 | 101.01.00.461-02 | Плита |
Загрузка ...
|
|
| 30 | В.М6-6gх25.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 31 | 142.01.57.400 | Замок |
Загрузка ...
|
|
| 32 | М6х16.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 33 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 34 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 35 | РСМ-10.10.30.624 | Пряжка |
Загрузка ...
|
|
| 36 | РСМ-10.10.30.009 | Резина |
Загрузка ...
|
|
| 37 | РСМ-10.10.30.360 | Застежка |
Загрузка ...
|
|
| 38 | 6-10 b12x40.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 39 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 40 | 1.40.360 | Щит |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
