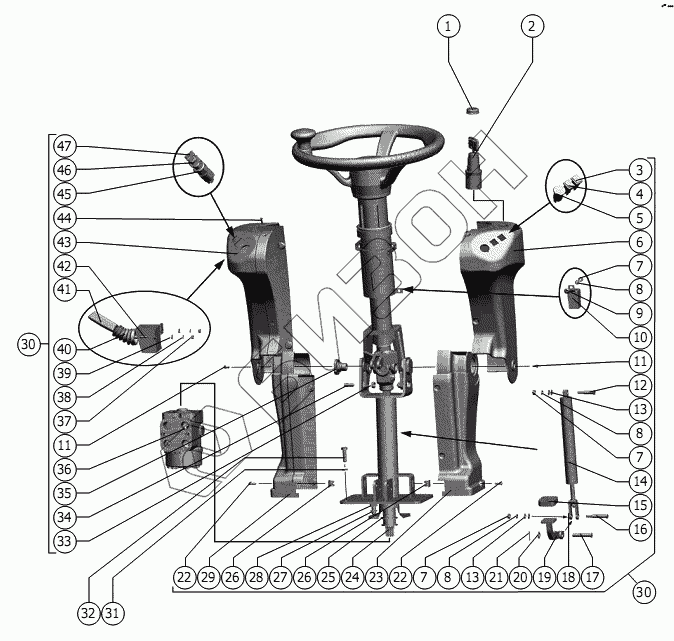

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Колонка рулевая
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 157.000 | Гайка 157.000 |
Загрузка ...
|
|
| 2 | МРУ-1.13.600 | Выключатель замка зажигания |
Загрузка ...
|
|
| 3 | 24.3803-137 ТУ РБ 300228919.037-2002 | Лампа контрольная |
Загрузка ...
|
|
| 4 | 24.3803-86 ТУ РБ 300228919.037-2002 | Лампа контрольная |
Загрузка ...
|
|
| 5 | 21.3737-10 | Выключатель |
Загрузка ...
|
|
| 6 | 06.13.018 | Облицовка верхняя правая |
Загрузка ...
|
|
| 7 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 8 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | В.М6-6gх12.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 10 | 901.3747 ТУ 37.003.1418-94 | Реле |
Загрузка ...
|
|
| 11 | В.М5-6gх10.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 12 | 101.06.13.605 | Болт |
Загрузка ...
|
|
| 13 | С.6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | VARILOCK HY4-211-99-500N | Пружина газовая блокируемая |
Загрузка ...
|
|
| 15 | А 13.38.002 | Чехол |
Загрузка ...
|
|
| 16 | 101.06.13.606 | Болт |
Загрузка ...
|
|
| 17 | 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 18 | 101.06.13.302 | Вилка |
Загрузка ...
|
|
| 19 | 101.06.13.080 | Опора педали |
Загрузка ...
|
|
| 20 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 21 | 2x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 22 | 4х16.01.016 ГОСТ 10621-80 | Винт |
Загрузка ...
|
|
| 23 | 06.13.011 | Облицовка нижняя правая |
Загрузка ...
|
|
| 24 | 101.06.13.070 | Насадка |
Загрузка ...
|
|
| 25 | 101.06.13.421 | Шайба |
Загрузка ...
|
|
| 26 | 3302-5301594 | Гайка |
Загрузка ...
|
|
| 27 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 28 | М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 29 | 06.13.012 | Облицовка нижняя левая |
Загрузка ...
|
|
| 30 | 101.26.13.000 | Колонка рулевая |
Загрузка ...
|
|
| 31 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 32 | М8-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 33 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 34 | 101.06.13.607 | Винт |
Загрузка ...
|
|
| 35 | 101.06.13.602 | Болт |
Загрузка ...
|
|
| 36 | OSPC 125 0N 150N2243 | Насос-дозатор OSPC 125 0N 150N2243 |
Загрузка ...
|
|
| 37 | М5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 38 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 39 | С.5х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 40 | 24-10-1602528 | Чехол защитный |
Загрузка ...
|
|
| 41 | 6612.3709 ТУ 37.003.1336-87 | Переключатель |
Загрузка ...
|
|
| 42 | В.М5-6gх14.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 43 | 06.13.023 | Облицовка верхняя левая |
Загрузка ...
|
|
| 44 | В.М4-6gх16.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 45 | 249.3710-02 ТУ 37.461.022-97 | Выключатель аварийной сигнализации |
Загрузка ...
|
|
| 46 | 86.3710-02.74 ТУ 37.461.024-98 | Выключатель |
Загрузка ...
|
|
| 47 | 24.3803-07 ТУ РБ 300228919.037-2002 | Лампа контрольная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
