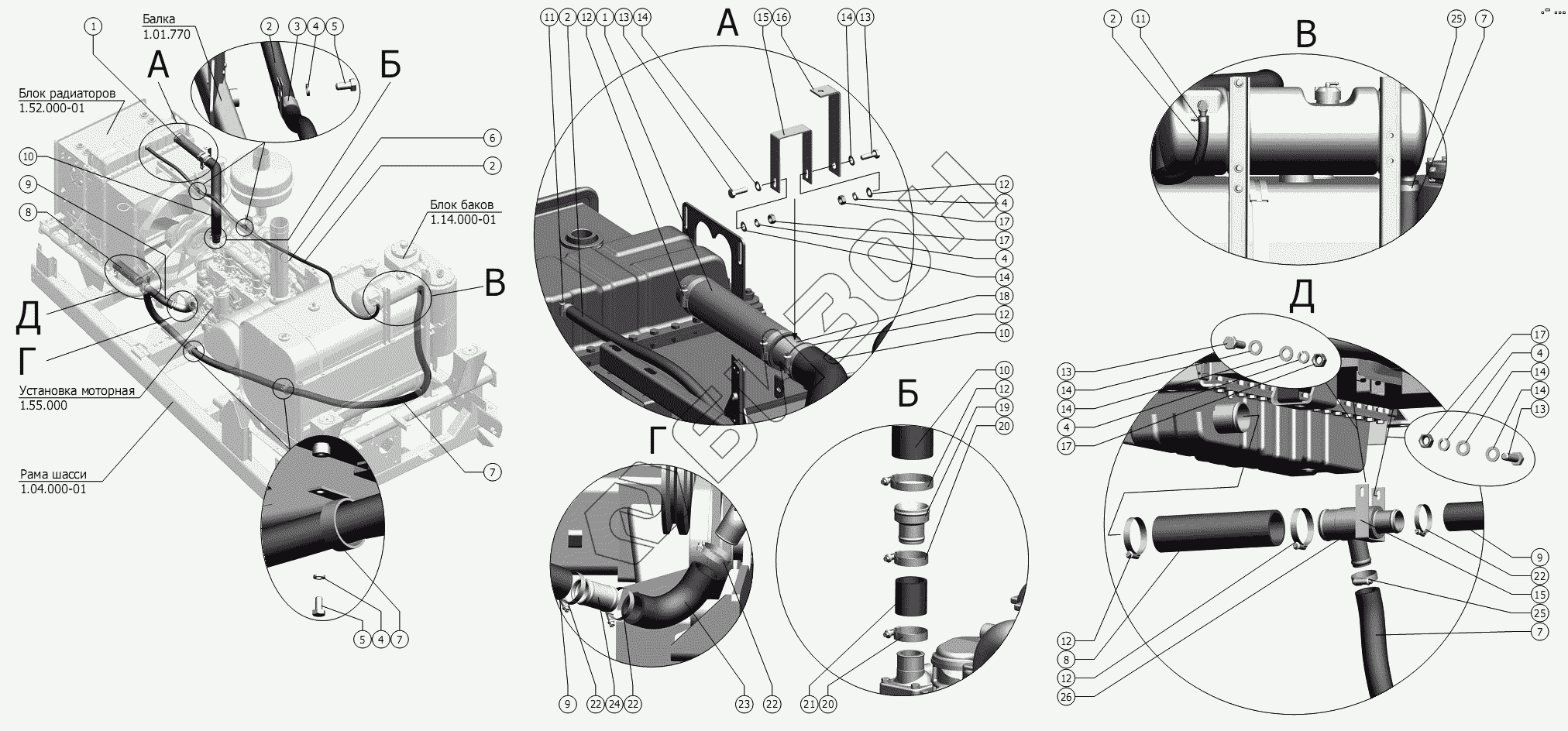

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Коммуникации блока радиаторов
1.01.770
1.55.000
1.04.000-01
1.14.000-01
1.52.000-01
1
1
2
2
2
2
3
4
4
4
4
4
4
5
5
6
7
7
7
7
8
8
9
9
9
10
10
10
11
11
12
12
12
12
12
12
13
13
13
13
14
14
14
14
14
14
14
15
15
16
17
17
17
17
18
19
20
20
21
22
22
22
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1.01.770 | 1.01.770 | Балка |
Загрузка ...
|
|
| 1.55.000 | 1.55.000 | Установка моторная |
Загрузка ...
|
|
| 1.04.000-01 | 1.04.000-01 | Рама шасси |
Загрузка ...
|
|
| 1.14.000-01 | 1.14.000-01 | Блок баков |
Загрузка ...
|
|
| 1.52.000-01 | 1.52.000-01 | Блок радиаторов |
Загрузка ...
|
|
| 1 | 1.56.004 | Патрубок |
Загрузка ...
|
|
| 2 | 1.51.004 | Шланг |
Загрузка ...
|
|
| 3 | 54-51452-12 | Скоба |
Загрузка ...
|
|
| 4 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | Nylon 66-3,5x150 Ч ТУ Nylon66-070-001607-2006 | Хомут |
Загрузка ...
|
|
| 7 | 101.05.00.020 | Хомут |
Загрузка ...
|
|
| 8 | 1.56.002 | Патрубок |
Загрузка ...
|
|
| 9 | 1.56.003 | Патрубок |
Загрузка ...
|
|
| 10 | 1.56.005 | Патрубок |
Загрузка ...
|
|
| 11 | TORRO S12-22/9-C7W1 | Хомут |
Загрузка ...
|
|
| 12 | TORRO S50-70/12-C7W1 | Хомут |
Загрузка ...
|
|
| 13 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 14 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | 1.56.412 | Кронштейн |
Загрузка ...
|
|
| 16 | 1.13.411 | Уголок |
Загрузка ...
|
|
| 17 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | 1.56.805 | Переходник |
Загрузка ...
|
|
| 19 | 1.56.806 | Переходник |
Загрузка ...
|
|
| 20 | TORRO S40-60/12-C7W1 | Хомут |
Загрузка ...
|
|
| 21 | 1.56.006 | Патрубок |
Загрузка ...
|
|
| 22 | TORRO S35-50/9-C7W1 | Хомут |
Загрузка ...
|
|
| 23 | 1.56.007 | Патрубок |
Загрузка ...
|
|
| 24 | 1.56.807 | Труба |
Загрузка ...
|
|
| 25 | TORRO S35-50/12-C7W1 | Хомут |
Загрузка ...
|
|
| 26 | 1.56.050 | Патрубок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
