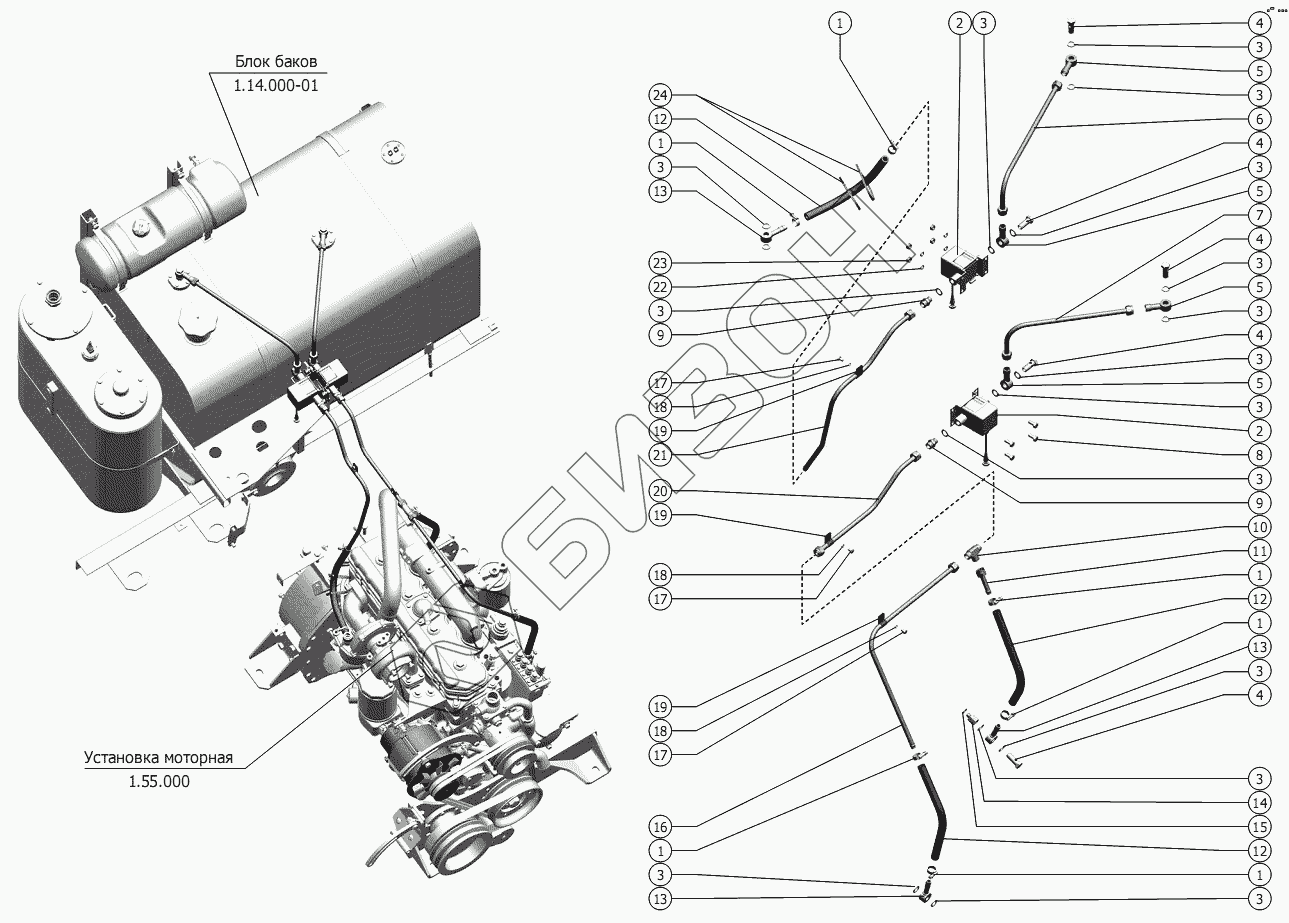

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Коммуникации топливные
1.14.000-01
1.55.000
1
1
1
1
1
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
5
5
5
5
6
7
8
9
9
10
11
12
12
12
13
13
13
14
15
16
17
17
17
18
18
18
19
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1.14.000-01 | 1.14.000-01 | Блок баков |
Загрузка ...
|
|
| 1.55.000 | 1.55.000 | Установка моторная |
Загрузка ...
|
|
| 1 | TORRO S12-22/9-C7W1 | Хомут |
Загрузка ...
|
|
| 2 | ДРТ-7.2 РСМ ТУ 4573-004-37615943-2008 | Датчик расхода топлива |
Загрузка ...
|
|
| 3 | 54-01162 | Прокладка |
Загрузка ...
|
|
| 4 | 54-61426 | Болт поворотного угольника |
Загрузка ...
|
|
| 5 | 1401.84.00.605 | Угольник поворотный |
Загрузка ...
|
|
| 6 | 1.15.810 | Топливопровод |
Загрузка ...
|
|
| 7 | 1.15.820 | Топливопровод |
Загрузка ...
|
|
| 8 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | GE12LM14х1,5CFX | Штуцер ввертной |
Загрузка ...
|
|
| 10 | T12LCFX | Тройник |
Загрузка ...
|
|
| 11 | 181.05.00.610 | Трубка |
Загрузка ...
|
|
| 12 | 1.15.001 | Шланг |
Загрузка ...
|
|
| 13 | 142.63.01.601 | Угольник поворотный |
Загрузка ...
|
|
| 14 | 1.15.603 | Штуцер |
Загрузка ...
|
|
| 15 | 10х16х1,5 1/02844/60 | Прокладка |
Загрузка ...
|
|
| 16 | 1.15.830 | Топливопровод |
Загрузка ...
|
|
| 17 | М6-6gx10.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | 6 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | 54-51452-08 | Скоба |
Загрузка ...
|
|
| 20 | 1.15.830 | Топливопровод |
Загрузка ...
|
|
| 21 | 1.15.860 | Топливопровод |
Загрузка ...
|
|
| 22 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | Nylon 66-3,5x150 Ч ТУ Nylon66-070-001607-2006 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
