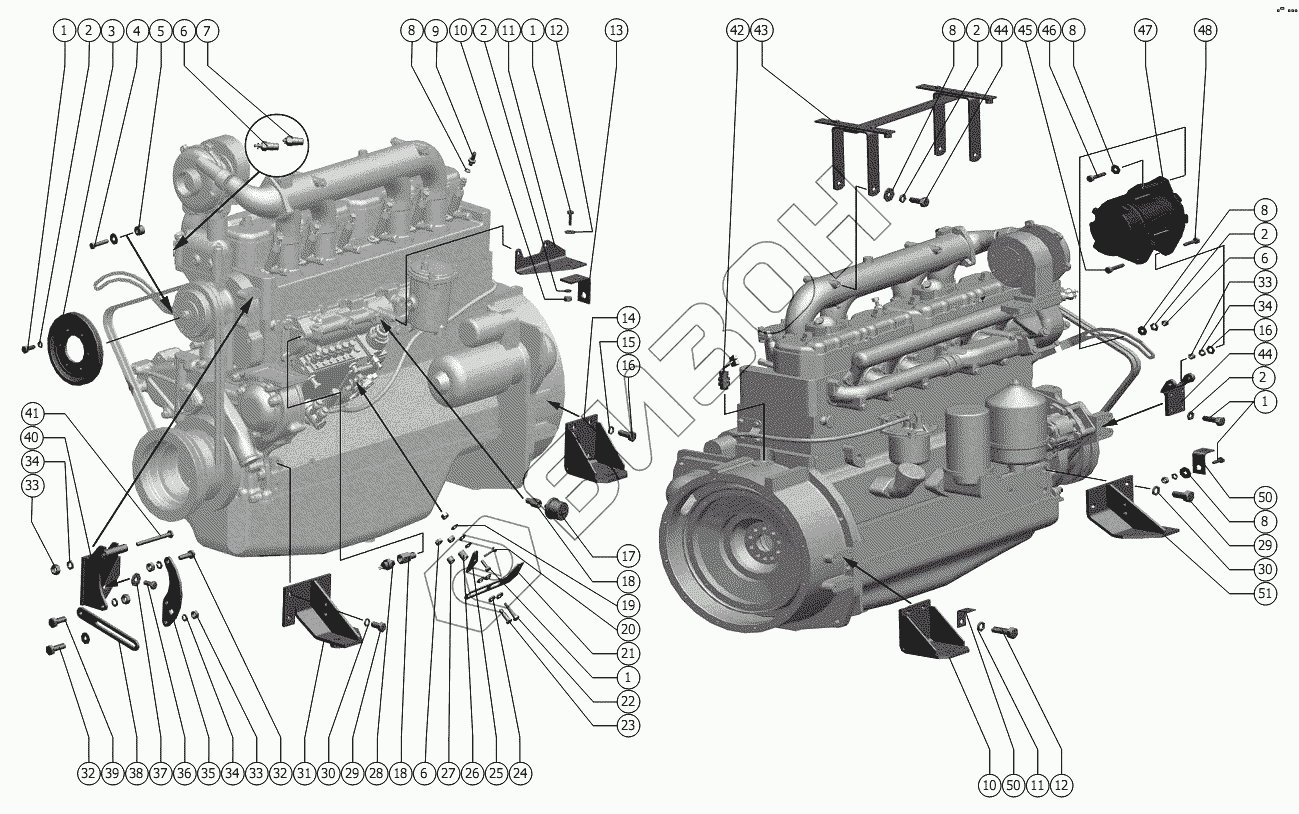

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Кронштейны установки моторной
1
1
1
1
2
2
2
2
2
2
3
4
5
6
6
6
6
7
8
8
8
8
8
8
9
10
11
11
12
13
14
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | РСМ-5.05.05.114 | Шкив |
Загрузка ...
|
|
| 4 | М8-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | 1.51.603 | Втулка |
Загрузка ...
|
|
| 6 | ТМ111-01 ТУ 37.003.569-90 Код ОКП 45 7382 5164 | Датчик сигнализатора температуры |
Загрузка ...
|
|
| 7 | ТМ100-В ТУ 37.003.800-77 Код ОКП 45 7382 5054 | Датчик |
Загрузка ...
|
|
| 8 | 10х16х1,5 1/02844/60 | Прокладка |
Загрузка ...
|
|
| 9 | РСМ-5.05.05.621 | Штуцер переходной |
Загрузка ...
|
|
| 10 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | 1.51.434 | Опора |
Загрузка ...
|
|
| 12 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 13 | 1.51.433 | Уголок |
Загрузка ...
|
|
| 14 | 1.50.170 | Кронштейн |
Загрузка ...
|
|
| 15 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 16 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | ММ355-3829010 | Датчик давления |
Загрузка ...
|
|
| 18 | РСМ-10Б.06.00.604 | Переходник или РСМ-10Б.06.00.015 |
Загрузка ...
|
|
| 19 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 20 | М6-6gx25.48.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | 1.51.432 | Тяга |
Загрузка ...
|
|
| 22 | 1.51.634 | Ось |
Загрузка ...
|
|
| 23 | 1.51.632 | Ось |
Загрузка ...
|
|
| 24 | 1.51.633 | Ролик |
Загрузка ...
|
|
| 25 | 1.51.435 | Рычаг |
Загрузка ...
|
|
| 26 | 1.51.635-01 | Втулка |
Загрузка ...
|
|
| 27 | 1.51.635 | Втулка |
Загрузка ...
|
|
| 28 | 26 02.3829010 ТУ 37.453.092-93 Код 45 7382 6235 | Датчик |
Загрузка ...
|
|
| 29 | М14-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 30 | 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 31 | 1.50.150 | Опора |
Загрузка ...
|
|
| 32 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 33 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 34 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 35 | РСМ-5.04.23.412 | Планка |
Загрузка ...
|
|
| 36 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 37 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 38 | РСМ-5.04.23.411 | Серьга |
Загрузка ...
|
|
| 39 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 40 | РСМ-5.05.05.410 | Кронштейн |
Загрузка ...
|
|
| 41 | РСМ-5.05.05.612 | Болт |
Загрузка ...
|
|
| 42 | ПрП-1М 17МО.082.021 ТУ | Преобразователь первичный, комплектация I |
Загрузка ...
|
|
| 43 | 1.51.010 | Опора |
Загрузка ...
|
|
| 44 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 45 | М10-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 46 | М8-6gx40-36.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 47 | 4007.3771-41 | Генератор |
Загрузка ...
|
|
| 48 | М10-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 49 | 1.51.301 | Кронштейн |
Загрузка ...
|
|
| 50 | РСМ-5.05.05.489 | Уголок |
Загрузка ...
|
|
| 51 | 1.50.150-01 | Опора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
