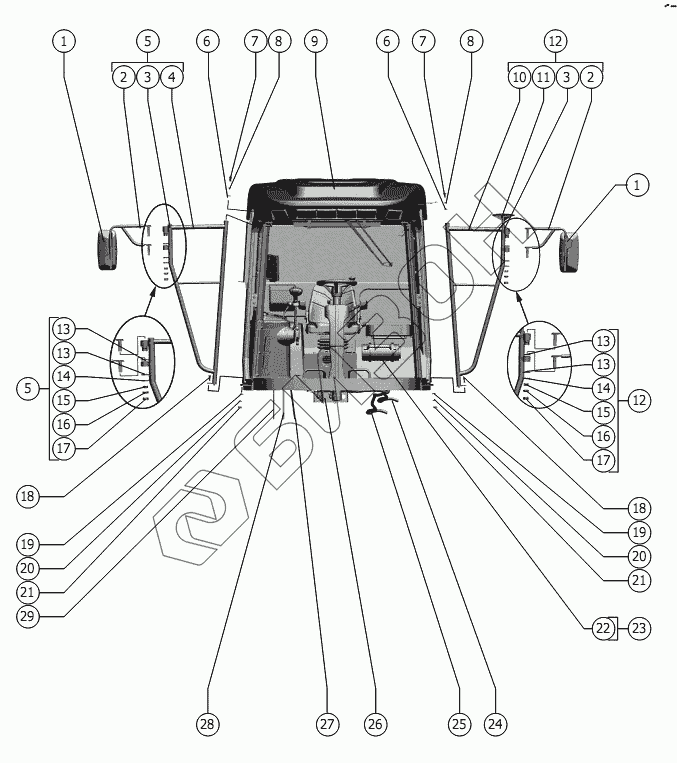

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Место рабочее унифицированное
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
12
13
13
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 53205-8201020-10 ТУ 4535-001-50638908-01 | Внешнее зеркало заднего вида |
Загрузка ...
|
|
| 2 | РСМ-100.26.05.020 | Кронштейн |
Загрузка ...
|
|
| 3 | 101.07.00.840 | Упор |
Загрузка ...
|
|
| 4 | 101.04.03.040-01 | Кронштейн |
Загрузка ...
|
|
| 5 | РСМ-100.26.05.010-01 | Кронштейн зеркала |
Загрузка ...
|
|
| 6 | C 14.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 7 | М14-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | МРУ-1.06.000 | Экран крыши |
Загрузка ...
|
|
| 10 | 101.04.03.040 | Кронштейн |
Загрузка ...
|
|
| 11 | РСМ-10Б.04.21.220 | Кронштейн |
Загрузка ...
|
|
| 12 | РСМ-100.26.05.010 | Кронштейн зеркала |
Загрузка ...
|
|
| 13 | 101.04.11.015 | Шайба |
Загрузка ...
|
|
| 14 | 101.06.11.401 | Шайба |
Загрузка ...
|
|
| 15 | РСМ-10.04.13.613А | Пружина |
Загрузка ...
|
|
| 16 | РСМ-10.12.00.447 | Шайба |
Загрузка ...
|
|
| 17 | М20х1,5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 20 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | В-3,0 ТУ 14-123-93-00 | Термос бытовой В-3,0 ТУ 14-123-93-00 |
Загрузка ...
|
|
| 23 | МРУ-1.00.000-26 | Место рабочее унифицированное |
Загрузка ...
|
|
| 24 | МРУ-1.00.013 | Рукав |
Загрузка ...
|
|
| 25 | МРУ-1.00.014 | Рукав |
Загрузка ...
|
|
| 26 | БПС-04 ЮГИШ.426449.014 | Блок преобразования сигналов |
Загрузка ...
|
|
| 27 | 172-M-TT-75-2400 ТУ У 29.3-31003530-001-2002 | Трос дистанционного управления |
Загрузка ...
|
|
| 28 | 115-075-01300 ТУ У 29.3-32200047-010-2004 | Трос дистанционного управления |
Загрузка ...
|
|
| 29 | 112-125-02600 ТУ У 29.3-32200047-005-2004 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
