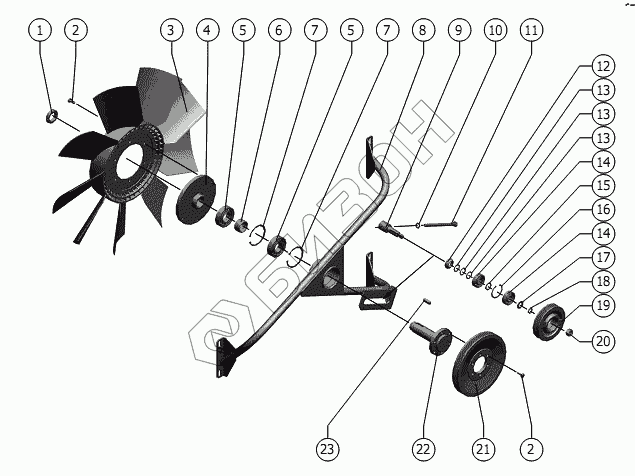

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Опора вентилятора
1
2
2
3
4
5
5
6
7
7
8
9
10
11
12
13
13
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М30х1,5-6H.05.019 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
|
| 2 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 3 | 21-085 | Крыльчатка вентилятора |
Загрузка ...
|
|
| 4 | 1.52.606 | Ступица |
Загрузка ...
|
|
| 5 | 180207АС17 ГОСТ 8882-75 | Подшипник |
Загрузка ...
|
|
| 6 | 101.05.05.852 | Втулка |
Загрузка ...
|
|
| 7 | C72 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 8 | 1.52.060 | Опора |
Загрузка ...
|
|
| 9 | РСМ-10.24.00.613А | Ось |
Загрузка ...
|
|
| 10 | С. 10х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 11 | М10-6gx150-135.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | РСМ-10Б.05.83.853 | Шайба |
Загрузка ...
|
|
| 13 | 42135 | Шайба |
Загрузка ...
|
|
| 14 | 180204АС17 ГОСТ 8882-75 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 |
Загрузка ...
|
|
| 15 | 42136 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | B47 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 17 | С.14.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 18 | 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | РСМ-10Б.05.83.118 | Шкив |
Загрузка ...
|
|
| 20 | М14х1,5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 21 | 1.52.107 | Шкив |
Загрузка ...
|
|
| 22 | 1.52.605 | Вал |
Загрузка ...
|
|
| 23 | 10x8x32 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
