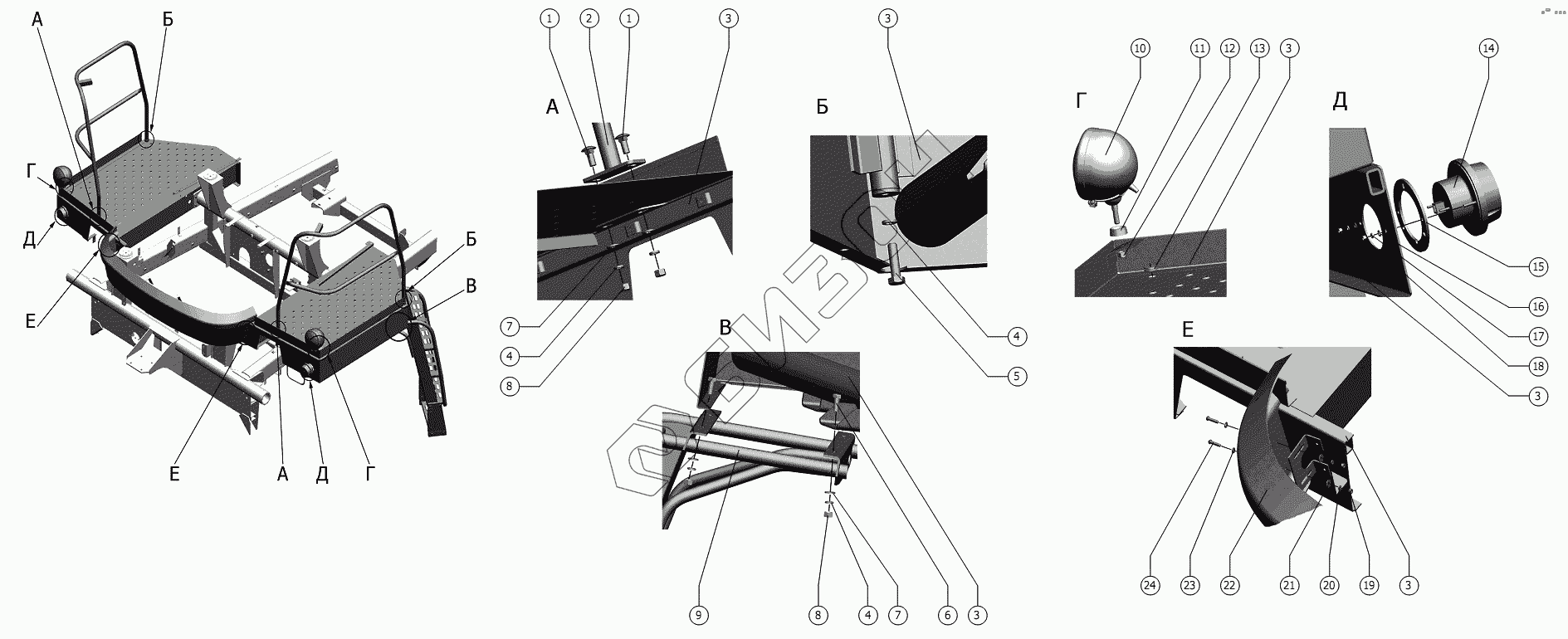

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Площадка входа
1
1
2
2
3
3
3
3
3
3
3
4
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 2 | 1.08.120 | Поручень |
Загрузка ...
|
|
| 2 | 1.08.120-01 | Поручень |
Загрузка ...
|
|
| 3 | 1.08.000 | Площадка входа |
Загрузка ...
|
|
| 3 | 1.08.000-01 | Площадка входа |
Загрузка ...
|
|
| 4 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | 1.08.300 | Лестница |
Загрузка ...
|
|
| 10 | 754.3711 | Фара |
Загрузка ...
|
|
| 11 | 44-00203 | Амортизатор |
Загрузка ...
|
|
| 12 | Болтокрепеж | Болтокрепеж |
Загрузка ...
|
|
| 13 | РСМ-10.10.40.018 | Втулка |
Загрузка ...
|
|
| 14 | ПФ130АБ-01 | Фонарь передний |
Загрузка ...
|
|
| 15 | 1.01.002 | Прокладка |
Загрузка ...
|
|
| 16 | С.5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 17 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | М5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 20 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 22 | 1.43.001 | Бампер |
Загрузка ...
|
|
| 23 | С.6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 24 | В.М6-6gх25.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
