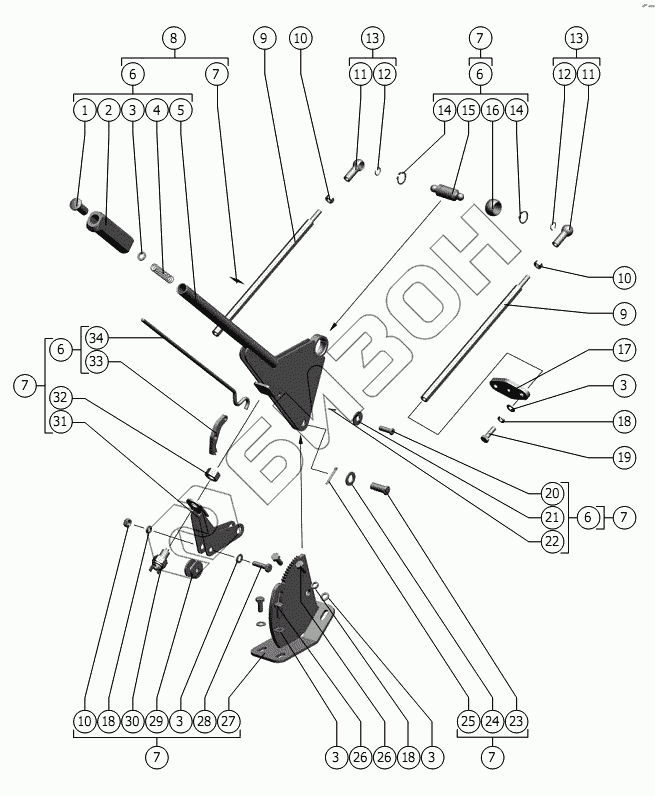

Графический каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Рычаг стояночного тормоза
1
2
3
3
3
3
3
4
5
6
6
6
6
7
7
7
7
7
7
8
9
9
10
10
10
11
11
12
12
13
13
14
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.04.15.002А | Кнопка |
Загрузка ...
|
|
| 2 | РСМ-10.04.17.003А | Рукоятка |
Загрузка ...
|
|
| 3 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | 54-60583 | Пружина |
Загрузка ...
|
|
| 5 | 101.04.15.040 | Щека |
Загрузка ...
|
|
| 6 | 101.04.15.010 | Рычаг |
Загрузка ...
|
|
| 7 | 101.06.15.008 | Табличка-символ |
Загрузка ...
|
|
| 8 | 101.04.15.000 | Рычаг стояночного тормоза |
Загрузка ...
|
|
| 9 | 101.04.15.611 | Удлинитель |
Загрузка ...
|
|
| 10 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | РСМ-5.00.00.301А | Корпус шарнира |
Загрузка ...
|
|
| 12 | РСМ-5.00.00.645А | Кольцо |
Загрузка ...
|
|
| 13 | 101.06.16.060 | Шарнир |
Загрузка ...
|
|
| 14 | C20 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 15 | РСМ-5.00.00.641А | Ось |
Загрузка ...
|
|
| 16 | РСМ-100.25.12.004 | Втулка |
Загрузка ...
|
|
| 17 | 101.06.15.414 | Планка |
Загрузка ...
|
|
| 18 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 20 | 2x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 21 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 22 | 6-8 b12x25.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 23 | 6-12 b12x30.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 24 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 25 | 3,2x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 26 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 27 | 101.04.15.060 | Сектор |
Загрузка ...
|
|
| 28 | М8-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 29 | РСМ-10.04.13.422 | Шайба |
Загрузка ...
|
|
| 30 | ВК 415 ТУ 37.003.1213-84. Код ОКП 4573734284 | Выключатель света заднего хода ВК 415 ТУ 37.003.1213-84. Код ОКП 4573734284 |
Загрузка ...
|
|
| 31 | 101.04.15.070 | Кронштейн |
Загрузка ...
|
|
| 32 | М14х1,5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 33 | 101.06.15.402 | Собачка |
Загрузка ...
|
|
| 34 | 101.06.15.601 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
