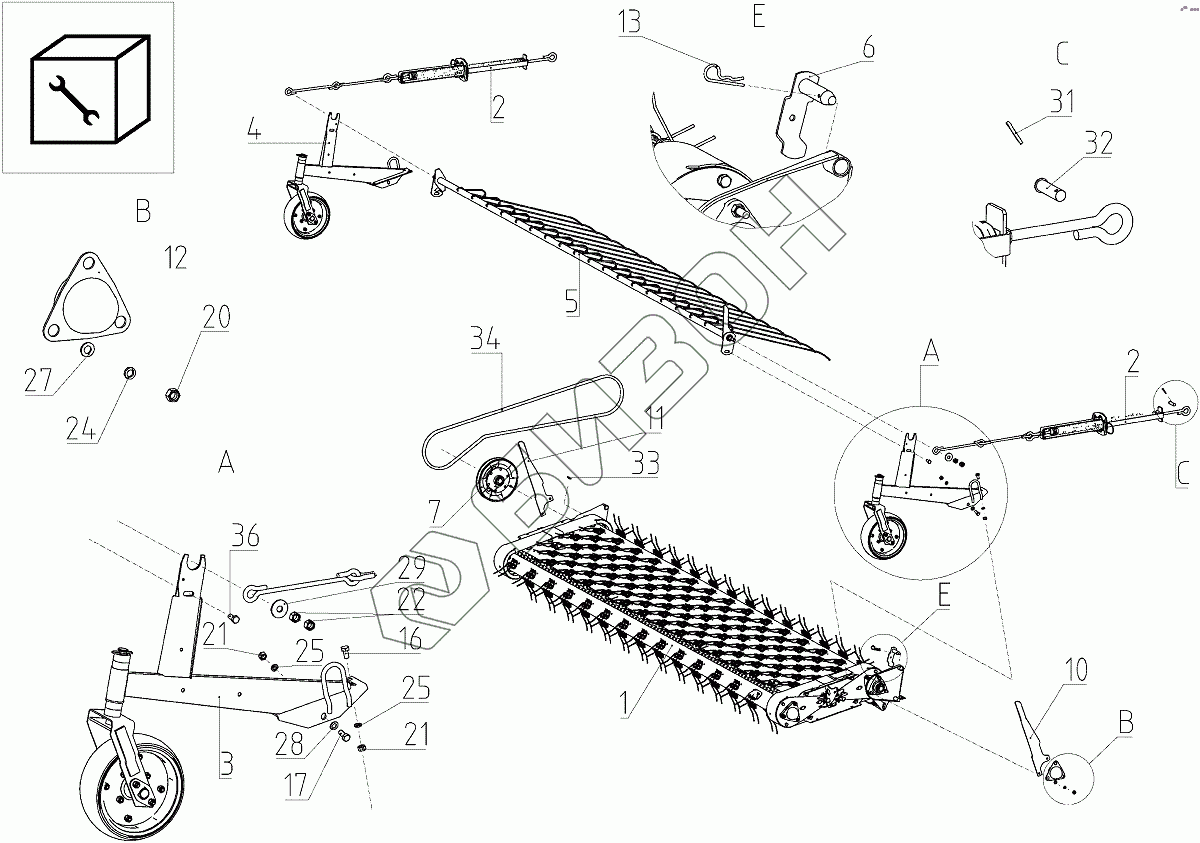

Графический каталог запасных частей к технике: РСМ Платформа-подборщик РСМ-081.08. Подборщик транспортерный (РСМ-10.08.07.000Б-02), Иллюстрация действительна для техники, произведенной с 20060901
РСМ-10.08.07.800
1
2
2
3
4
5
6
7
10
11
12
13
16
17
20
21
21
21
21
21
21
21
22
24
25
25
27
28
29
31
32
33
34
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-10.08.07.800 | РСМ-10.08.07.800 | Комплект тары и упаковки |
Загрузка ...
|
|
| 1 | РСМ-10.08.07.010В-01 | Транспортер |
Загрузка ...
|
|
| 2 | РСМ-10.08.07.030В | Устройство разгружающее |
Загрузка ...
|
|
| 3 | РСМ-10.08.07.050В | Колесо |
Загрузка ...
|
|
| 3 | РСМ-10.08.07.050М | Колесо |
Загрузка ...
|
|
| 4 | РСМ-10.08.07.050В-01 | Колесо |
Загрузка ...
|
|
| 4 | РСМ-10.08.07.050М-01 | Колесо |
Загрузка ...
|
|
| 5 | РСМ-10.08.07.130Б | Нормализатор |
Загрузка ...
|
|
| 6 | РСМ-10.08.07.160А | Ось |
Загрузка ...
|
|
| 7 | РСМ-10.08.00.010-01 | Шкив |
Загрузка ...
|
|
| 8 | РСМ-10.08.00.040-01 | Шкив |
Загрузка ...
|
|
| 10 | РСМ-10.08.07.422Б | Рычаг |
Загрузка ...
|
|
| 11 | РСМ-10.08.07.422Б-01 | Рычаг |
Загрузка ...
|
|
| 12 | РСМ-10.08.07.016 | Колпак |
Загрузка ...
|
|
| 13 | 44-60266 | Шплинт пружинный |
Загрузка ...
|
|
| 16 | М12-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | DIN 933-M12Х25-8.8-ZINC PLATED | Болт |
Загрузка ...
|
|
| 17 | М12-6gХ30.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | DIN 933-M12Х30-8.8-ZINC PLATED | Болт |
Загрузка ...
|
|
| 20 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | DIN 934-M10-6-ZINC PLATED | Гайка |
Загрузка ...
|
|
| 21 | М12-6Н.6.019~1 | Гайка |
Загрузка ...
|
|
| 21 | DIN 934-M12-8-ZINC PLATED | Гайка |
Загрузка ...
|
|
| 21 | DIN 934-M12-6-ZINC PLATED | Гайка |
Загрузка ...
|
|
| 22 | М16-6Н.6.019~1 | Гайка |
Загрузка ...
|
|
| 22 | DIN 934-M16-8-zinc plated | Гайка шестигранная |
Загрузка ...
|
|
| 24 | 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 25 | 12Т 65Г 019 | Шайба |
Загрузка ...
|
|
| 27 | DIN125-A 10,5-200 HV-ZINC PLATED | Шайба |
Загрузка ...
|
|
| 27 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 28 | С.12Х2.01.019 | Шайба |
Загрузка ...
|
|
| 29 | С16Х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 31 | 4Х28.019 | Шплинт |
Загрузка ...
|
|
| 32 | 6-16b 12Х55.35Ц9ХР | Ось |
Загрузка ...
|
|
| 33 | 2-8x7x32 | Шпонка |
Загрузка ...
|
|
| 34 | C(В)-3150 IVСх | Ремень |
Загрузка ...
|
|
| 36 | М12Х35 | Болт |
Загрузка ...
|
|
| 40 | РСМ-10.08.07.600Б | Комплект запасных частей |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
