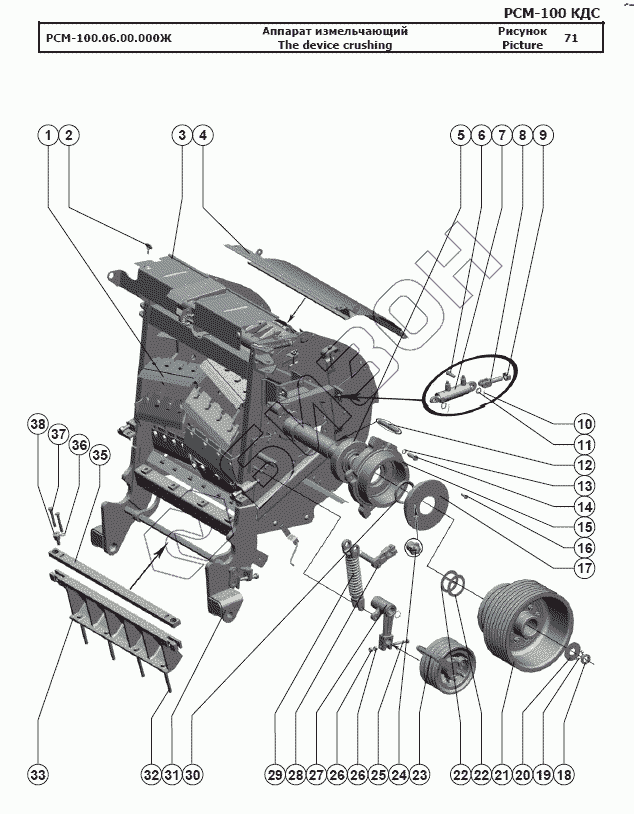

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Аппарат измельчающий
РСМ-100.06.00.000Ж
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.06.00.000Ж | РСМ-100.06.00.000Ж | Аппарат измельчающий |
Загрузка ...
|
|
| 1 | РСМ-100.06.05.000 | Барабан |
Загрузка ...
|
|
| 2 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 3 | РСМ-100.06.00.880 | Щиток |
Загрузка ...
|
|
| 4 | РСМ-100.06.00.800 | Щиток |
Загрузка ...
|
|
| 5 | Подшипник 11316К | Подшипник 11316К |
Загрузка ...
|
|
| 6 | РСМ-100.06.03.626 | Ось |
Загрузка ...
|
|
| 7 | РСМ-10Б.09.59.010 | Гидроцилиндр |
Загрузка ...
|
|
| 8 | РСМ-100.06.03.240 | Тяга |
Загрузка ...
|
|
| 9 | Гайка М20-6H.6.019 | Гайка М20-6H.6.019 |
Загрузка ...
|
|
| 10 | Шплинт 4x22.019 | Шплинт 4x22.019 |
Загрузка ...
|
|
| 11 | Шайба С.16х1,4.01.019 | Шайба С.16х1,4.01.019 |
Загрузка ...
|
|
| 12 | Шпонка 3-20x12x130 | Шпонка 3-20x12x130 |
Загрузка ...
|
|
| 13 | Шайба 16Т 65Г 019 | Шайба 16Т 65Г 019 |
Загрузка ...
|
|
| 14 | Болт М16x1,5-6gx45.88.35.019 | Болт М16x1,5-6gx45.88.35.019 |
Загрузка ...
|
|
| 15 | РСМ-100.06.00.302А | Корпус |
Загрузка ...
|
|
| 16 | Болт М10-6gx30.88.35.019 | Болт М10-6gx30.88.35.019 |
Загрузка ...
|
|
| 17 | РСМ-100.06.00.102 | Крышка |
Загрузка ...
|
|
| 18 | Гайка М30х1,5-6H.05.019 | Гайка М30х1,5-6H.05.019 |
Загрузка ...
|
|
| 19 | Шайба Н.30.01.019 | Шайба Н.30.01.019 |
Загрузка ...
|
|
| 20 | РСМ-100.06.00.456 | Шайба |
Загрузка ...
|
|
| 21 | РСМ-100.06.00.200 | Шкив |
Загрузка ...
|
|
| 22 | РСМ-100.06.00.495 | Шайба |
Загрузка ...
|
|
| 23 | РСМ-100.06.03.020 | Шкив |
Загрузка ...
|
|
| 24 | Маслёнка 2.2.90.Ц6.хр | Маслёнка 2.2.90.Ц6.хр |
Загрузка ...
|
|
| 25 | Болт М12-6gx70.88.35.019 | Болт М12-6gx70.88.35.019 |
Загрузка ...
|
|
| 26 | Гайка М12-6H.6.019 | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 27 | РСМ-100.06.03.250 | Рычаг |
Загрузка ...
|
|
| 28 | РСМ-100.06.03.220 | Кривошип |
Загрузка ...
|
|
| 29 | РСМ-100.06.03.190 | Пружина натяжения |
Загрузка ...
|
|
| 30 | Манжета I.2-80х105-1 | Манжета I.2-80х105-1 |
Загрузка ...
|
|
| 31 | РСМ-100.06.01.000Ж | Каркас |
Загрузка ...
|
|
| 32 | Болт М16-6gx140.88.35.019 | Болт М16-6gx140.88.35.019 |
Загрузка ...
|
|
| 33 | РСМ-100.06.00.305А | Опора |
Загрузка ...
|
|
| 34 | РСМ-100.06.00.590 | Брус противорежущий |
Загрузка ...
|
|
| 35 | Шайба С.12х3.01.019 | Шайба С.12х3.01.019 |
Загрузка ...
|
|
| 36 | Болт М12-6gx90.88.35.019 | Болт М12-6gx90.88.35.019 |
Загрузка ...
|
|
| 37 | РСМ-100.06.00.642 | Эксцентрик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
