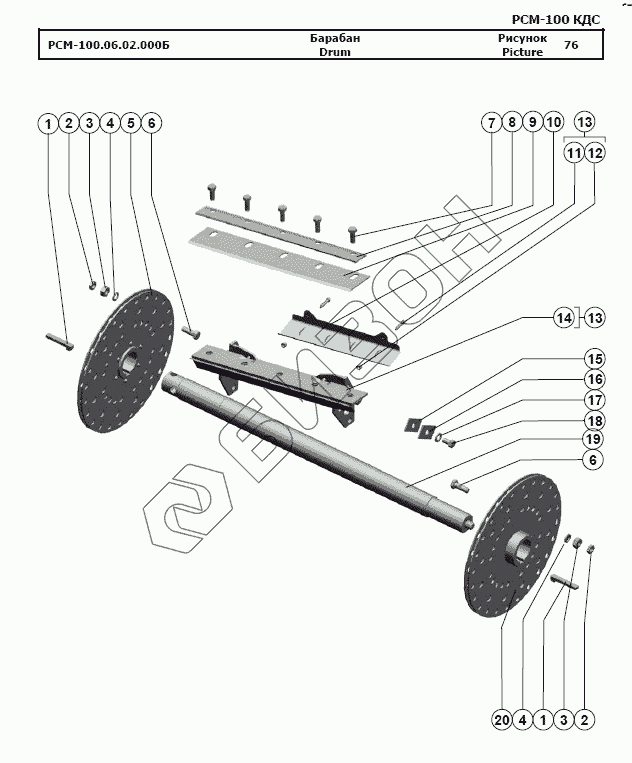

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Барабан
РСМ-100.06.02.000Б
1
1
2
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.06.02.000Б | РСМ-100.06.02.000Б | Барабан |
Загрузка ...
|
|
| 1 | РСМ-10.01.18.301 | Шпонка специальная или РСМ-10.01.18.604 |
Загрузка ...
|
|
| 2 | Гайка М20х1,5-6H.04.35.019 | Гайка М20х1,5-6H.04.35.019 |
Загрузка ...
|
|
| 3 | Гайка М20х1,5-6H.12.40Х.019 | Гайка М20х1,5-6H.12.40Х.019 |
Загрузка ...
|
|
| 4 | Шайба C 20х5.01.019 | Шайба C 20х5.01.019 |
Загрузка ...
|
|
| 5 | РСМ-100.06.02.020-01 | Диск |
Загрузка ...
|
|
| 6 | РСМ-100.06.02.603 | Болт |
Загрузка ...
|
|
| 7 | Болт М18x1,5-6gx45-40.109.40Х.019 | Болт М18x1,5-6gx45-40.109.40Х.019 |
Загрузка ...
|
|
| 8 | РСМ-100.06.02.502 | Прижим |
Загрузка ...
|
|
| 9 | РСМ-100.06.02.501 | Нож |
Загрузка ...
|
|
| 10 | РСМ-100.06.02.060 | Щиток |
Загрузка ...
|
|
| 11 | Винт В.М12-6gх50.22H.019 | Винт В.М12-6gх50.22H.019 |
Загрузка ...
|
|
| 12 | Гайка М12-6H.6.019 | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 13 | РСМ-100.06.02.010Б | Опора ножа |
Загрузка ...
|
|
| 14 | РСМ-100.06.02.040А | Опора |
Загрузка ...
|
|
| 15 | РСМ-100.06.02.401 | Груз балансировочный |
Загрузка ...
|
|
| 16 | РСМ-100.06.02.401-01 | Груз балансировочный |
Загрузка ...
|
|
| 17 | Шайба С.12х3.01.019 | Шайба С.12х3.01.019 |
Загрузка ...
|
|
| 18 | Болт М12-6gx20.88.35.019 | Болт М12-6gx20.88.35.019 |
Загрузка ...
|
|
| 19 | РСМ-100.06.02.604Б | Вал |
Загрузка ...
|
|
| 20 | РСМ-100.06.02.020 | Диск |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
