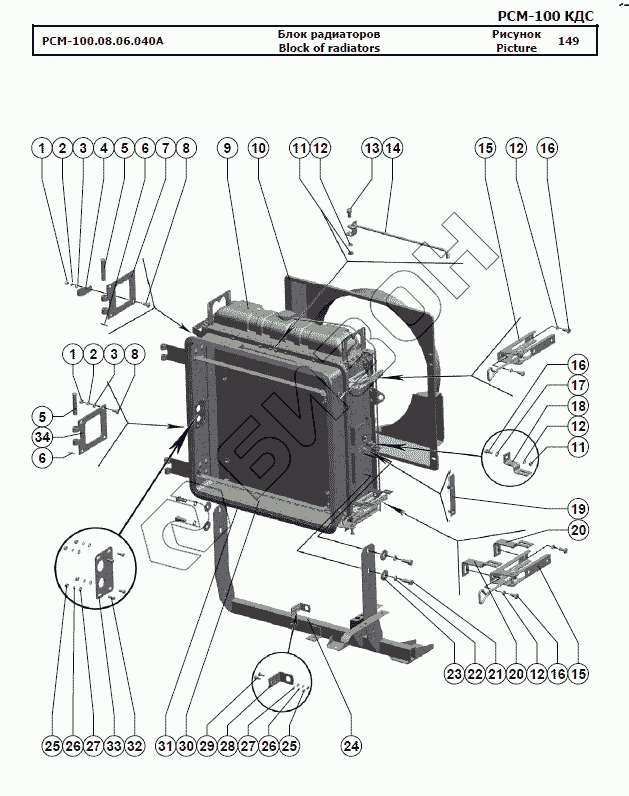

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Блок радиаторов
РСМ-100.08.06.040А
1
1
2
2
3
3
4
5
5
6
6
7
8
8
9
10
11
11
12
12
12
12
13
14
15
15
16
16
16
17
18
19
20
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.08.06.040А | РСМ-100.08.06.040А | Блок радиаторов |
Загрузка ...
|
|
| 1 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 2 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 3 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 4 | РСМ-10.05.11.503 | Хомут |
Загрузка ...
|
|
| 5 | Ось 6-16 b12x90.35.Ц9хр | Ось 6-16 b12x90.35.Ц9хр |
Загрузка ...
|
|
| 6 | Шплинт 4x25.019 | Шплинт 4x25.019 |
Загрузка ...
|
|
| 7 | РСМ-10Б.06.02.404-01 | Петля |
Загрузка ...
|
|
| 8 | Болт M10x25 | Болт M10x25 |
Загрузка ...
|
|
| 9 | РСМ-100.08.02.020 | Радиатор водяной |
Загрузка ...
|
|
| 10 | РСМ-10.05.00.230Б | Диффузор |
Загрузка ...
|
|
| 11 | Гайка М8-6H.6.019 | Гайка М8-6H.6.019 |
Загрузка ...
|
|
| 12 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 13 | Болт М8-6gx16.88.35.019 | Болт М8-6gx16.88.35.019 |
Загрузка ...
|
|
| 14 | РСМ-10.05.02.120 | Крючок |
Загрузка ...
|
|
| 15 | РСМ-10.05.02.030 | Замок |
Загрузка ...
|
|
| 16 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 17 | Шайба С.8х1,4.01.019 | Шайба С.8х1,4.01.019 |
Загрузка ...
|
|
| 18 | РСМ-10.05.00.558 | Кронштейн |
Загрузка ...
|
|
| 19 | РСМ-10.05.00.340А | Кронштейн |
Загрузка ...
|
|
| 20 | РСМ-10.05.00.557 | Кронштейн |
Загрузка ...
|
|
| 21 | Болт М12-6gx30.88.35.019 | Болт М12-6gx30.88.35.019 |
Загрузка ...
|
|
| 22 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 23 | Шайба C 12.01.019 | Шайба C 12.01.019 |
Загрузка ...
|
|
| 24 | РСМ-10.05.00.100А | Опора |
Загрузка ...
|
|
| 25 | Гайка М6-6H.6.019 | Гайка М6-6H.6.019 |
Загрузка ...
|
|
| 26 | Шайба 6Т 65Г 019 | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 27 | Шайба С.6х1,4.01.019 | Шайба С.6х1,4.01.019 |
Загрузка ...
|
|
| 28 | РСМ-10.05.00.502Б | Кронштейн |
Загрузка ...
|
|
| 29 | Болт M6x20 | Болт M6x20 |
Загрузка ...
|
|
| 30 | РСМ-100.08.06.050А | Рамка |
Загрузка ...
|
|
| 31 | РСМ-10.05.02.006Г | Уплотнитель |
Загрузка ...
|
|
| 32 | Болт М6-6gx16.48.019 | Болт М6-6gx16.48.019 |
Загрузка ...
|
|
| 33 | РСМ-10.05.00.416 | Пластина |
Загрузка ...
|
|
| 34 | РСМ-10Б.06.02.404 | Петля |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
