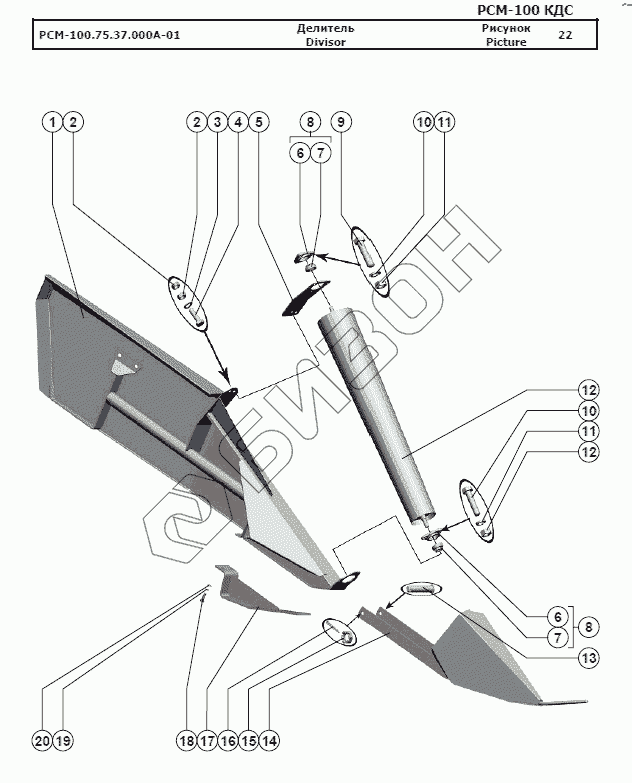

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Делитель
РСМ-100.75.37.000А-01
1
2
2
3
4
5
6
6
7
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.75.37.000А-01 | РСМ-100.75.37.000А-01 | Делитель |
Загрузка ...
|
|
| 1 | РСМ-100.33.07.010-01 | Боковина |
Загрузка ...
|
|
| 2 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 3 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 4 | Болт М10-6gx35.88.35.019 | Болт М10-6gx35.88.35.019 |
Загрузка ...
|
|
| 5 | РСМ-100.33.07.522-01 | Опора |
Загрузка ...
|
|
| 6 | Н.027.102 | Корпус подшипника |
Загрузка ...
|
|
| 7 | Подшипник 1680204 АЕК7С17 | Подшипник 1680204 АЕК7С17 |
Загрузка ...
|
|
| 8 | Н.027.01.020 | Опора подшипника |
Загрузка ...
|
|
| 9 | Болт М8-6gx35.88.35.019 | Болт М8-6gx35.88.35.019 |
Загрузка ...
|
|
| 10 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 11 | Гайка М8-6H.6.019 | Гайка М8-6H.6.019 |
Загрузка ...
|
|
| 12 | РСМ-100.33.07.040В | Шнек |
Загрузка ...
|
|
| 13 | РСМ-100.75.37.605 | Палец |
Загрузка ...
|
|
| 14 | РСМ-100.75.37.040А | Носок |
Загрузка ...
|
|
| 15 | Гайка М16-6H.04.35.019 | Гайка М16-6H.04.35.019 |
Загрузка ...
|
|
| 16 | Шплинт 4x32.019 | Шплинт 4x32.019 |
Загрузка ...
|
|
| 17 | РСМ-100.33.07.080 | Подошва |
Загрузка ...
|
|
| 18 | Болт М12-6gx35.88.35.019 | Болт М12-6gx35.88.35.019 |
Загрузка ...
|
|
| 19 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 20 | Шайба С.12х2.01.019 | Шайба С.12х2.01.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
