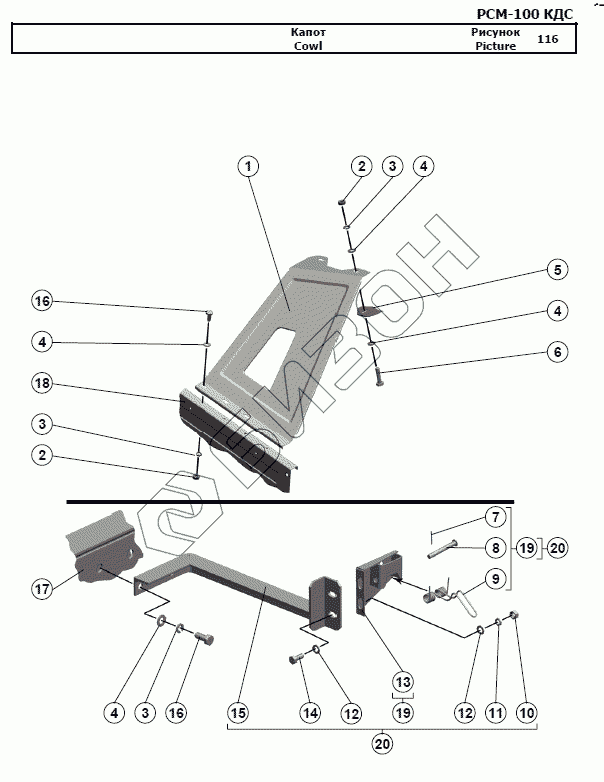

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Капот
1
2
2
3
3
3
4
4
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-100.17.00.564Б-01 | Щиток |
Загрузка ...
|
|
| 2 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 3 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 4 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 5 | РСМ-100.18.00.000В | Устройство поворотное |
Загрузка ...
|
|
| 6 | Болт М10-6gx40.88.35.019 | Болт М10-6gx40.88.35.019 |
Загрузка ...
|
|
| 7 | Шплинт 2x16.019 | Шплинт 2x16.019 |
Загрузка ...
|
|
| 8 | Ось 6-8 b12x60.35.Ц9хр | Ось 6-8 b12x60.35.Ц9хр |
Загрузка ...
|
|
| 9 | РСМ-10.01.00.629 | Пружина |
Загрузка ...
|
|
| 10 | Гайка М8-6H.6.019 | Гайка М8-6H.6.019 |
Загрузка ...
|
|
| 11 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 12 | Шайба С.8х1,4.01.019 | Шайба С.8х1,4.01.019 |
Загрузка ...
|
|
| 13 | РСМ-10.01.00.440 | Опора |
Загрузка ...
|
|
| 14 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 15 | РСМ-100.17.00.360 | Кронштейн |
Загрузка ...
|
|
| 16 | Болт М10-6gx25.88.35.019 | Болт М10-6gx25.88.35.019 |
Загрузка ...
|
|
| 17 | РСМ-100.07.05.000А | Рама |
Загрузка ...
|
|
| 18 | РСМ-100.01.00.120-01 | Щиток |
Загрузка ...
|
|
| 19 | РСМ-10.01.00.360 | Замок |
Загрузка ...
|
|
| 20 | РСМ-100.17.00.800 | Фиксатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
