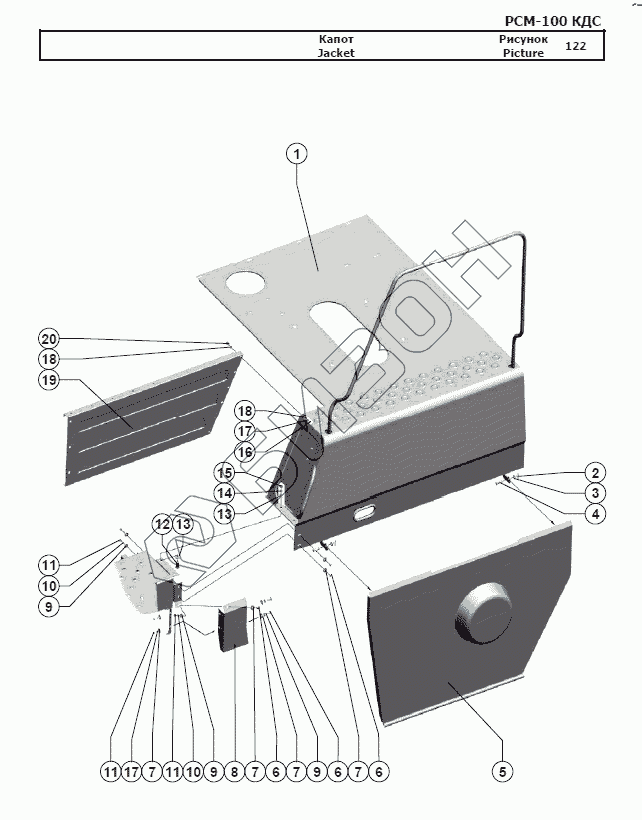

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Капот
1
2
3
4
5
6
6
6
7
7
7
7
8
9
9
9
10
10
11
11
11
12
13
13
14
15
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-100.17.00.010Б | Капот |
Загрузка ...
|
|
| 2 | Шплинт 3,2x25.019 | Шплинт 3,2x25.019 |
Загрузка ...
|
|
| 3 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 4 | Ось 6-10 b12x36.35.Ц9хр | Ось 6-10 b12x36.35.Ц9хр |
Загрузка ...
|
|
| 5 | РСМ-100.17.00.380 | Щит |
Загрузка ...
|
|
| 6 | Болт М6х20.46.019 | Болт М6х20.46.019 |
Загрузка ...
|
|
| 7 | Шайба C 8х1,4.01.019 | Шайба C 8х1,4.01.019 |
Загрузка ...
|
|
| 8 | РСМ-100.17.00.569 | Щиток |
Загрузка ...
|
|
| 9 | Шайба C 6х1,4.01.019 | Шайба C 6х1,4.01.019 |
Загрузка ...
|
|
| 10 | Шайба 6Т 65Г 019 | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 11 | Гайка М6-6H.6.019 | Гайка М6-6H.6.019 |
Загрузка ...
|
|
| 12 | Болт М10-6gx25.88.35.019 | Болт М10-6gx25.88.35.019 |
Загрузка ...
|
|
| 13 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 14 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 15 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 16 | Гайка М6-6H.6.019 | Гайка М6-6H.6.019 |
Загрузка ...
|
|
| 17 | Шайба 6Т 65Г 019 | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 18 | Шайба С.6х1,4.01.019 | Шайба С.6х1,4.01.019 |
Загрузка ...
|
|
| 19 | РСМ-100.01.00.120 | Щиток |
Загрузка ...
|
|
| 20 | Болт М6-6gx16.48.019 | Болт М6-6gx16.48.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
