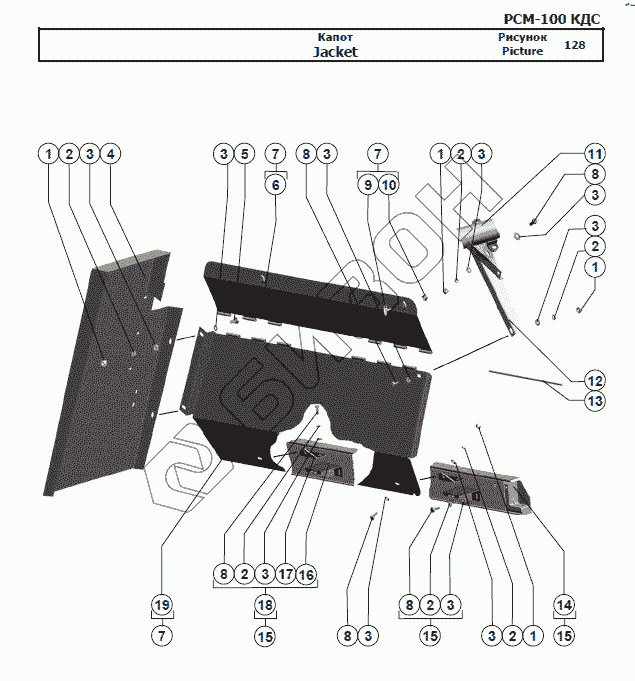

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Капот
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
5
6
7
7
7
8
8
8
8
8
9
10
11
12
13
14
15
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 2 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 3 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 4 | РСМ-100.17.00.390 | Желоб |
Загрузка ...
|
|
| 5 | Болт М10-6gx20.88.35.019 | Болт М10-6gx20.88.35.019 |
Загрузка ...
|
|
| 6 | РСМ-100.17.00.464 | Створка |
Загрузка ...
|
|
| 7 | РСМ-100.17.00.270 | Боковина |
Загрузка ...
|
|
| 8 | Болт М10-6gx25.88.35.019 | Болт М10-6gx25.88.35.019 |
Загрузка ...
|
|
| 9 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 10 | 44-00241 | Втулка |
Загрузка ...
|
|
| 11 | РСМ-100.07.04.330 | Площадка |
Загрузка ...
|
|
| 12 | РСМ-100.17.00.442 | Кронштейн |
Загрузка ...
|
|
| 13 | РСМ-100.17.00.605А | Пруток |
Загрузка ...
|
|
| 14 | РСМ-100.07.01.300Г | Балка |
Загрузка ...
|
|
| 15 | РСМ-100.07.00.000В | Шасси |
Загрузка ...
|
|
| 16 | РСМ-100.17.00.340 | Опора |
Загрузка ...
|
|
| 17 | РСМ-100.17.00.446 | Носок |
Загрузка ...
|
|
| 18 | РСМ-100.17.00.330 | Кронштейн |
Загрузка ...
|
|
| 19 | РСМ-100.17.00.320 | Щиток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
