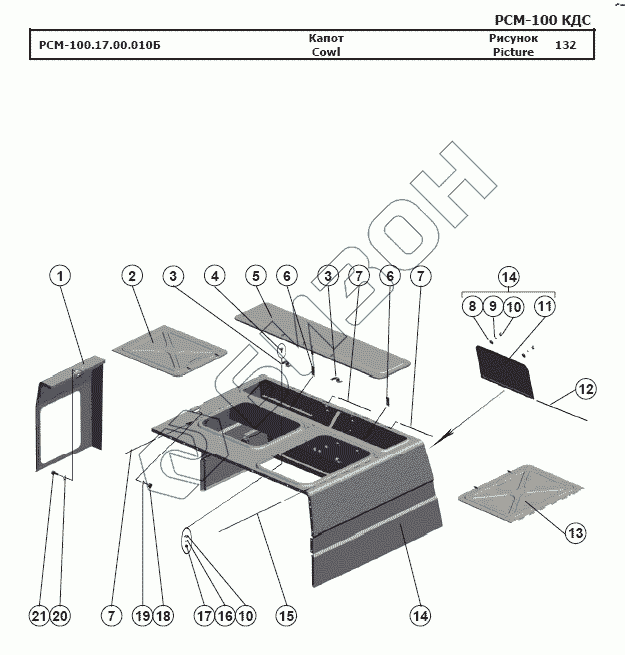

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Капот
РСМ-100.17.00.010Б
1
2
3
3
4
5
6
6
7
7
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.17.00.010Б | РСМ-100.17.00.010Б | Капот |
Загрузка ...
|
|
| 1 | РСМ-100.17.00.050А | Щиток |
Загрузка ...
|
|
| 2 | РСМ-100.17.00.210 | Люк |
Загрузка ...
|
|
| 3 | РСМ-100.17.00.610 | Кронштейн |
Загрузка ...
|
|
| 4 | Болт М6-6gx16.48.019 | Болт М6-6gx16.48.019 |
Загрузка ...
|
|
| 5 | РСМ-100.17.00.620 | Крышка |
Загрузка ...
|
|
| 6 | РСМ-100.17.00.003 | Прокладка |
Загрузка ...
|
|
| 7 | PCM-100.17.00.604A | Пруток |
Загрузка ...
|
|
| 8 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 9 | Шайба C 6х1,4.01.019 | Шайба C 6х1,4.01.019 |
Загрузка ...
|
|
| 10 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 11 | РСМ-100.17.00.310 | Люк |
Загрузка ...
|
|
| 12 | РСМ-100.17.00.606 | Пруток |
Загрузка ...
|
|
| 13 | РСМ-100.17.00.180 | Люк |
Загрузка ...
|
|
| 14 | РСМ-100.17.00.020В | Капот |
Загрузка ...
|
|
| 15 | РСМ-100.17.00.604А-01 | Пруток |
Загрузка ...
|
|
| 16 | Шайба 6Т 65Г 019 | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 17 | Гайка М6-6H.6.019 | Гайка М6-6H.6.019 |
Загрузка ...
|
|
| 18 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 19 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 20 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 21 | Болт М10-6gx25.88.35.019 | Болт М10-6gx25.88.35.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
