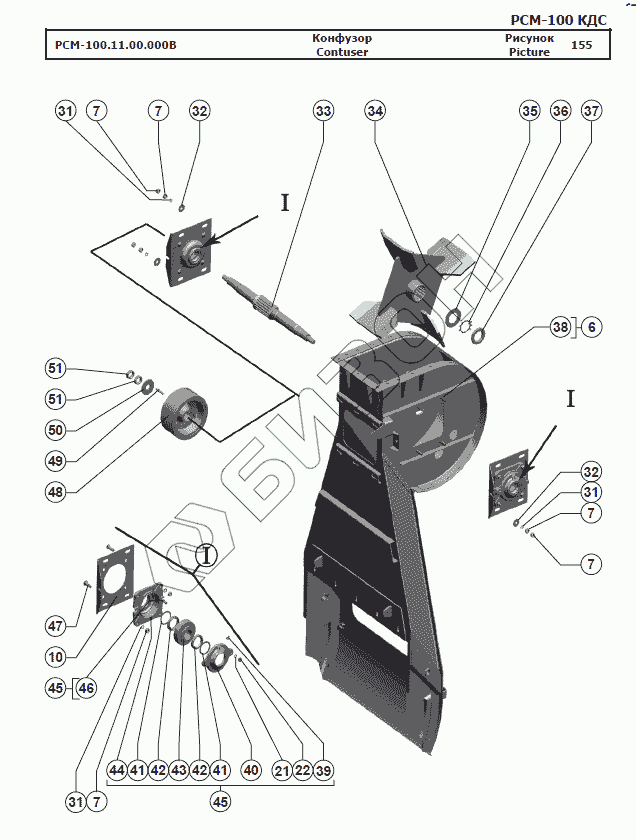

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Конфузор
РСМ-100.11.00.000В
6
7
7
7
7
7
10
21
22
31
31
31
32
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
45
45
46
47
48
49
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.11.00.000В | РСМ-100.11.00.000В | Конфузор |
Загрузка ...
|
|
| 1 | Гайка М8-6H.6.019 | Гайка М8-6H.6.019 |
Загрузка ...
|
|
| 2 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 3 | Шайба С.8х1,4.01.019 | Шайба С.8х1,4.01.019 |
Загрузка ...
|
|
| 4 | РСМ-100.11.00.260А | Крышка |
Загрузка ...
|
|
| 5 | Болт M8x20.46.019 | Болт M8x20.46.019 |
Загрузка ...
|
|
| 6 | РСМ-100.11.00.090Б | Корпус конфузора |
Загрузка ...
|
|
| 7 | Гайка М12-6H.6.019 | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 8 | Шайба С.12х3.01.019 | Шайба С.12х3.01.019 |
Загрузка ...
|
|
| 9 | РСМ-10.01.54.601А | Болт |
Загрузка ...
|
|
| 10 | РСМ-100.11.00.424 | Фланец |
Загрузка ...
|
|
| 11 | РСМ-100.11.00.140 | Крышка |
Загрузка ...
|
|
| 12 | РСМ-100.11.00.604 | Ось |
Загрузка ...
|
|
| 13 | РСМ-100.06.03.609 | Тяга |
Загрузка ...
|
|
| 14 | Шплинт 3,2x20.019 | Шплинт 3,2x20.019 |
Загрузка ...
|
|
| 15 | Ось 6-10 b12x25.35.Ц9хр | Ось 6-10 b12x25.35.Ц9хр |
Загрузка ...
|
|
| 16 | Болт М12-6gx30.88.35.019 | Болт М12-6gx30.88.35.019 |
Загрузка ...
|
|
| 17 | РСМ-100.11.00.270 | Вставка |
Загрузка ...
|
|
| 18 | РСМ-100.11.00.483 | Петля |
Загрузка ...
|
|
| 19 | Болт M10x35.46.019 | Болт M10x35.46.019 |
Загрузка ...
|
|
| 20 | Шайба C 10.01.019 | Шайба C 10.01.019 |
Загрузка ...
|
|
| 21 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 22 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 23 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 24 | РСМ-10.04.12.306 | Вилка |
Загрузка ...
|
|
| 25 | РСМ-100.11.00.280 | Крышка |
Загрузка ...
|
|
| 26 | РСМ-100.11.00.447 | Шайба |
Загрузка ...
|
|
| 27 | РСМ-100.11.00.605 | Пружина |
Загрузка ...
|
|
| 28 | РСМ-100.11.00.606 | Тяга |
Загрузка ...
|
|
| 29 | Гайка М12х1,25-6H.6.019 | Гайка М12х1,25-6H.6.019 |
Загрузка ...
|
|
| 30 | Ось 6-10 b12x30.35.Ц9хр | Ось 6-10 b12x30.35.Ц9хр |
Загрузка ...
|
|
| 31 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 32 | Шайба C 12.01.019 | Шайба C 12.01.019 |
Загрузка ...
|
|
| 33 | РСМ-100.11.00.621 | Вал |
Загрузка ...
|
|
| 34 | РСМ-100.11.00.130 | Ускоритель |
Загрузка ...
|
|
| 35 | РСМ-100.66.00.422 | Шайба |
Загрузка ...
|
|
| 36 | Шайба Н.48x1,4.01.019 | Шайба Н.48x1,4.01.019 |
Загрузка ...
|
|
| 37 | Гайка М48х1,5-6H.05.019 | Гайка М48х1,5-6H.05.019 |
Загрузка ...
|
|
| 38 | Болт М12-6gx40.88.35.019 | Болт М12-6gx40.88.35.019 |
Загрузка ...
|
|
| 39 | Маслёнка 2.2.45.Ц6.хр | Маслёнка 2.2.45.Ц6.хр |
Загрузка ...
|
|
| 40 | Н.026.174А | Крышка подшипника |
Загрузка ...
|
|
| 41 | Н.026.807 | Шайба защитная |
Загрузка ...
|
|
| 42 | Манжета I.2-45х65-1 | Манжета I.2-45х65-1 |
Загрузка ...
|
|
| 43 | Подшипник 11309 | Подшипник 11309 |
Загрузка ...
|
|
| 44 | Н.026.401 | Корпус подшипника |
Загрузка ...
|
|
| 45 | РСМ-100.11.00.430 | Опора |
Загрузка ...
|
|
| 46 | Болт М10-6gx40.88.35.019 | Болт М10-6gx40.88.35.019 |
Загрузка ...
|
|
| 47 | Болт M12x40 | Болт M12x40 |
Загрузка ...
|
|
| 48 | РСМ-100.11.00.104 | Шкив |
Загрузка ...
|
|
| 49 | Шпонка 10x8x56 | Шпонка 10x8x56 |
Загрузка ...
|
|
| 50 | Шайба C 24х6.01.019 | Шайба C 24х6.01.019 |
Загрузка ...
|
|
| 51 | Гайка М24х2-6H.04.35.019 | Гайка М24х2-6H.04.35.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
