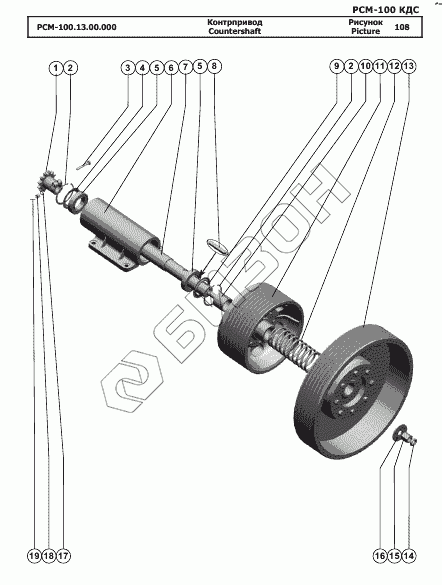

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Контрпривод
РСМ-100.13.00.000
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.13.00.000 | РСМ-100.13.00.000 | Контрпривод |
Загрузка ...
|
|
| 1 | РСМ-100.01.00.612Б | Полумуфта |
Загрузка ...
|
|
| 2 | Кольцо C110 | Кольцо C110 |
Загрузка ...
|
|
| 3 | Болт 2М12-6gx75.88.35.019 | Болт 2М12-6gx75.88.35.019 |
Загрузка ...
|
|
| 4 | РСМ-10.05.04.412Б | Шайба защитная |
Загрузка ...
|
|
| 5 | Подшипник 180712 АС27 нестандартный | Подшипник 180712 АС27 нестандартный |
Загрузка ...
|
|
| 6 | РСМ-100.13.00.101 | Корпус |
Загрузка ...
|
|
| 7 | РСМ-100.13.00.602А | Вал |
Загрузка ...
|
|
| 8 | Шпонка 20x12x160 | Шпонка 20x12x160 |
Загрузка ...
|
|
| 9 | РСМ-100.13.00.401 | Шайба защитная |
Загрузка ...
|
|
| 10 | РСМ-100.13.00.801 | Втулка |
Загрузка ...
|
|
| 11 | РСМ-100.13.00.040 | Шкив |
Загрузка ...
|
|
| 12 | РСМ-100.13.00.612 | Пружина |
Загрузка ...
|
|
| 13 | РСМ-100.13.00.030А | Шкив |
Загрузка ...
|
|
| 14 | Гайка М24х2-6H.6.019 | Гайка М24х2-6H.6.019 |
Загрузка ...
|
|
| 15 | Гайка М24х2-6H.04.35.019 | Гайка М24х2-6H.04.35.019 |
Загрузка ...
|
|
| 16 | РСМ-100.13.00.403 | Шайба |
Загрузка ...
|
|
| 17 | Шайба С.12х2.01.019 | Шайба С.12х2.01.019 |
Загрузка ...
|
|
| 18 | Гайка М12-6H.6.019 | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 19 | Шплинт 3,2x32.019 | Шплинт 3,2x32.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
