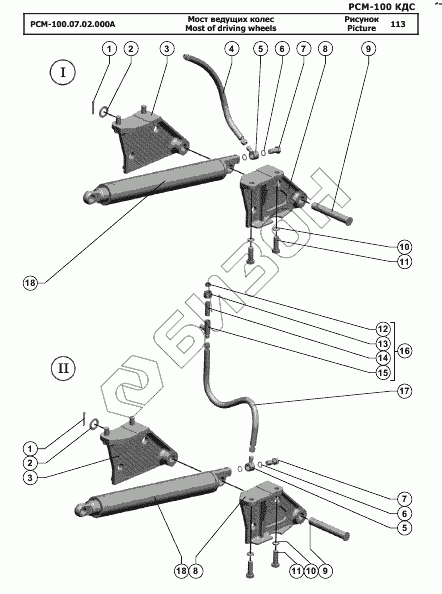

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Мост ведущих колес
РСМ-100.07.02.000А
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.07.02.000А | РСМ-100.07.02.000А | Мост ведущих колес |
Загрузка ...
|
|
| 1 | Шплинт 6,3x45.019 | Шплинт 6,3x45.019 |
Загрузка ...
|
|
| 2 | Шайба C 30х3,9.01.019 | Шайба C 30х3,9.01.019 |
Загрузка ...
|
|
| 3 | РСМ-10.02.01.201-01 | Кронштейн |
Загрузка ...
|
|
| 4 | 12.01.02.21,0/63.510 | Рукав высокого давления армированный 12.01.02.21,0/63.510 |
Загрузка ...
|
|
| 5 | РСМ-10Б.09.72.602Б | Угольник поворотный |
Загрузка ...
|
|
| 6 | РСМ-10.09.01.007А | Прокладка |
Загрузка ...
|
|
| 7 | РСМ-10.09.01.639Б | Болт специальный |
Загрузка ...
|
|
| 8 | РСМ-10.02.01.201 | Кронштейн |
Загрузка ...
|
|
| 9 | РСМ-10.02.01.604 | Ось |
Загрузка ...
|
|
| 10 | Шайба 20Т 65Г 019 | Шайба 20Т 65Г 019 |
Загрузка ...
|
|
| 11 | Болт М20-6gx60.66.019 | Болт М20-6gx60.66.019 |
Загрузка ...
|
|
| 12 | Кольцо ВК-20 | Кольцо ВК-20 |
Загрузка ...
|
|
| 13 | РСМ-10Б.09.61.624А-02 | Гайка накидная |
Загрузка ...
|
|
| 14 | РСМ-100.21.33.801 | Трубка Труба 20 пх1,5 L=60+/-0,8мм Покрытие Хим. Окс |
Загрузка ...
|
|
| 15 | РСМ-100.21.33.606А | Тройник |
Загрузка ...
|
|
| 16 | РСМ-100.21.33.010 | Тройник |
Загрузка ...
|
|
| 17 | 12.01.01.21,0/63.610 | Рукав высокого давления армированный 12.01.01.21,0/63.610 |
Загрузка ...
|
|
| 18 | Гидроцилиндр РСМ-10.09.02.100В | Гидроцилиндр РСМ-10.09.02.100В |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
