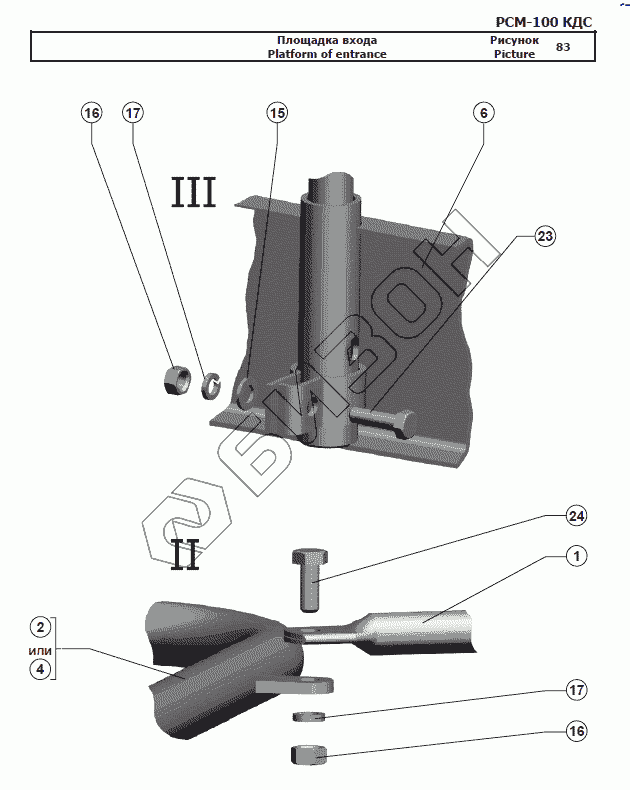

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Площадка входа
1
2
4
6
15
16
16
17
17
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-100.01.00.610 | Кронштейн зеркала |
Загрузка ...
|
|
| 2 | РСМ-100.07.00.770 | Поручень |
Загрузка ...
|
|
| 3 | РСМ-100.06.00.190А | Рукоятка |
Загрузка ...
|
|
| 4 | РСМ-100.07.00.780 | Поручень |
Загрузка ...
|
|
| 5 | РСМ-100.07.00.200А | Лестница |
Загрузка ...
|
|
| 6 | РСМ-100.07.04.300 | Площадка |
Загрузка ...
|
|
| 7 | Гайка М6-6H.6.019 | Гайка М6-6H.6.019 |
Загрузка ...
|
|
| 8 | Шайба 6Т 65Г 019 | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 9 | Шайба С.6х1,4.01.019 | Шайба С.6х1,4.01.019 |
Загрузка ...
|
|
| 10 | ОТ-19.01.01.01 | Бампер |
Загрузка ...
|
|
| 11 | Шайба C 6х1,4.01.019 | Шайба C 6х1,4.01.019 |
Загрузка ...
|
|
| 12 | Болт М6-6gx20.48.019 | Болт М6-6gx20.48.019 |
Загрузка ...
|
|
| 13 | Винт В.М6-6gх25.48.019 | Винт В.М6-6gх25.48.019 |
Загрузка ...
|
|
| 14 | Винт В.М6-6gх16.48.019 | Винт В.М6-6gх16.48.019 |
Загрузка ...
|
|
| 15 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 16 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 17 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 18 | Болт М10х20.46.019 | Болт М10х20.46.019 |
Загрузка ...
|
|
| 19 | Болт М12-6gx35.88.35.019 | Болт М12-6gx35.88.35.019 |
Загрузка ...
|
|
| 20 | Шайба С.12х3.01.019 | Шайба С.12х3.01.019 |
Загрузка ...
|
|
| 21 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 22 | Гайка М12-6H.6.019 | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 23 | Болт М10-6gx35.88.35.019 | Болт М10-6gx35.88.35.019 |
Загрузка ...
|
|
| 24 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 25 | Винт 4х16.01.019 | Винт 4х16.01.019 |
Загрузка ...
|
|
| 26 | ОТ-19.01.01.03-01 | Крышка |
Загрузка ...
|
|
| 27 | Гайка 3302-5301594 | Гайка 3302-5301594 |
Загрузка ...
|
|
| 28 | Фара 8702.3711-01 | Фара 8702.3711-01 |
Загрузка ...
|
|
| 29 | Шайба C 6х1,4.01.019 | Шайба C 6х1,4.01.019 |
Загрузка ...
|
|
| 30 | Винт В.М6-6gх20.48.019 | Винт В.М6-6gх20.48.019 |
Загрузка ...
|
|
| 31 | ОТ-19.01.01.02-01 | Маска |
Загрузка ...
|
|
| 32 | ОТ-19.01.01.04-01 | Накладка |
Загрузка ...
|
|
| 33 | ОТ-19.01.01.03 | Крышка |
Загрузка ...
|
|
| 34 | Фонарь 26.3726 | Фонарь 26.3726 |
Загрузка ...
|
|
| 35 | ОТ-19.01.01.02 | Маска |
Загрузка ...
|
|
| 36 | ОТ-19.01.01.04 | Накладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
