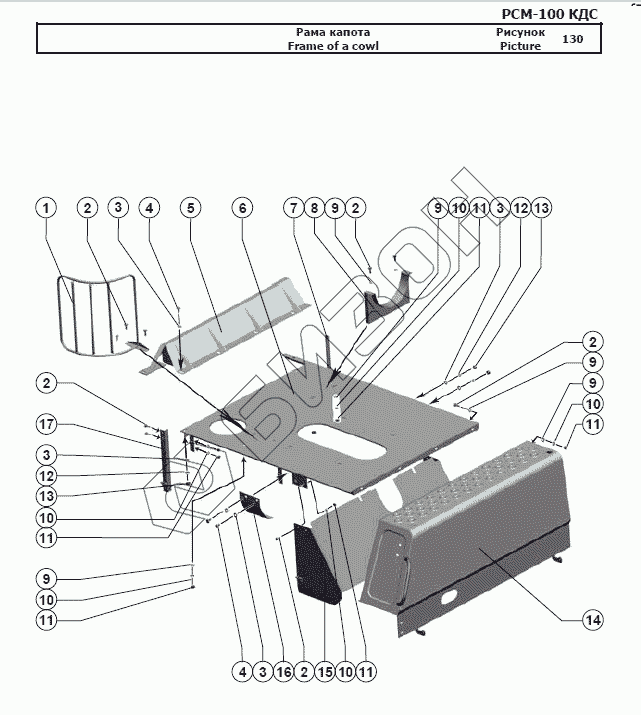

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Рама капота
1
2
2
2
2
2
3
3
3
3
4
4
5
6
7
8
9
9
9
9
9
10
10
10
10
10
11
11
11
11
11
12
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.05.00.650 | Ограничитель |
Загрузка ...
|
|
| 2 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 3 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 4 | Болт М10-6gx20.88.35.019 | Болт М10-6gx20.88.35.019 |
Загрузка ...
|
|
| 5 | РСМ-100.17.05.030А | Кожух |
Загрузка ...
|
|
| 6 | РСМ-100.17.05.050А | Рама капота |
Загрузка ...
|
|
| 7 | РСМ-100.17.05.100-01 | Стойка |
Загрузка ...
|
|
| 8 | РСМ-10Б.03.00.460 | Кронштейн |
Загрузка ...
|
|
| 9 | Шайба С.8х1,4.01.019 | Шайба С.8х1,4.01.019 |
Загрузка ...
|
|
| 10 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 11 | Гайка М8-6H.6.019 | Гайка М8-6H.6.019 |
Загрузка ...
|
|
| 12 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 13 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 14 | РСМ-100.17.00.140А | Панель |
Загрузка ...
|
|
| 15 | РСМ-100.17.05.090 | Каркас |
Загрузка ...
|
|
| 16 | РСМ-100.17.05.408 | Щиток |
Загрузка ...
|
|
| 17 | РСМ-100.17.05.100 | Стойка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
