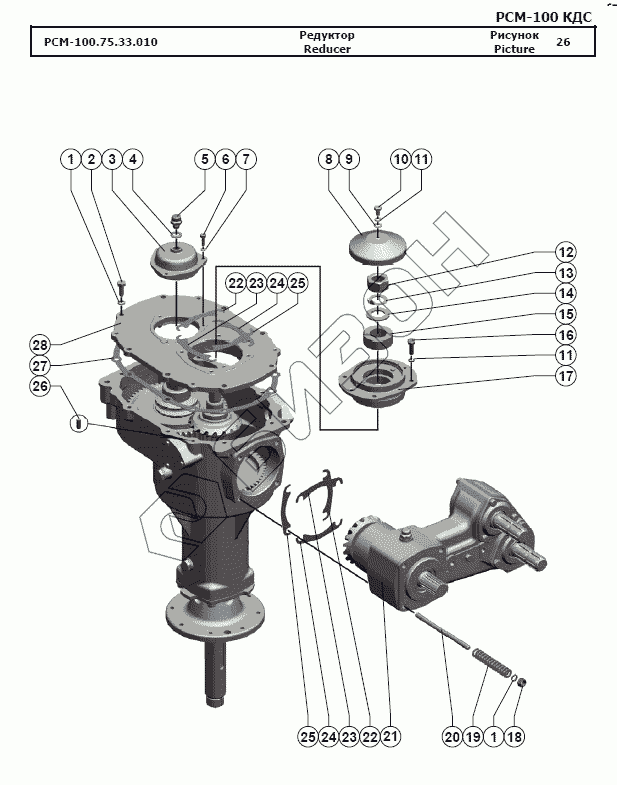

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Редуктор
РСМ-100.75.33.010
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.75.33.010 | РСМ-100.75.33.010 | Редуктор |
Загрузка ...
|
|
| 1 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 2 | Болт М12-6gx30.88.35.019 | Болт М12-6gx30.88.35.019 |
Загрузка ...
|
|
| 3 | РСМ-100.75.33.101 | Крышка |
Загрузка ...
|
|
| 4 | РСМ-10.01.47.002 | Прокладка |
Загрузка ...
|
|
| 5 | РСМ-10.01.47.110 | Сапун |
Загрузка ...
|
|
| 6 | Болт М8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
|
| 7 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 8 | РСМ-100.75.33.401 | Крышка |
Загрузка ...
|
|
| 9 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 10 | Болт М10-6gx16.88.35.019 | Болт М10-6gx16.88.35.019 |
Загрузка ...
|
|
| 11 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 12 | Гайка М30х2-6H.6.019 | Гайка М30х2-6H.6.019 |
Загрузка ...
|
|
| 13 | РСМ-100.75.33.402 | Шайба |
Загрузка ...
|
|
| 14 | Шайба С.30х3,9.01.019 | Шайба С.30х3,9.01.019 |
Загрузка ...
|
|
| 15 | РСМ-100.75.33.611 | Втулка |
Загрузка ...
|
|
| 16 | Болт М10-6gx30.88.35.019 | Болт М10-6gx30.88.35.019 |
Загрузка ...
|
|
| 17 | РСМ-100.33.03.160А | Опора |
Загрузка ...
|
|
| 18 | Гайка М12-6H.6.019 | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 19 | Шайба С.12х2.01.019 | Шайба С.12х2.01.019 |
Загрузка ...
|
|
| 20 | РСМ-100.33.03.637-01 | Шпилька |
Загрузка ...
|
|
| 21 | РСМ-100.33.03.070Б | Редуктор |
Загрузка ...
|
|
| 22 | РСМ-100.33.03.501 | Прокладка регулировочная |
Загрузка ...
|
|
| 23 | РСМ-100.33.03.501-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 24 | РСМ-100.33.03.501-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 25 | РСМ-100.33.03.501-03 | Прокладка регулировочная |
Загрузка ...
|
|
| 26 | Штифт 10 х 25 | Штифт 10 х 25 |
Загрузка ...
|
|
| 27 | РСМ-100.33.03.001 | Прокладка |
Загрузка ...
|
|
| 28 | РСМ-100.75.33.102 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
