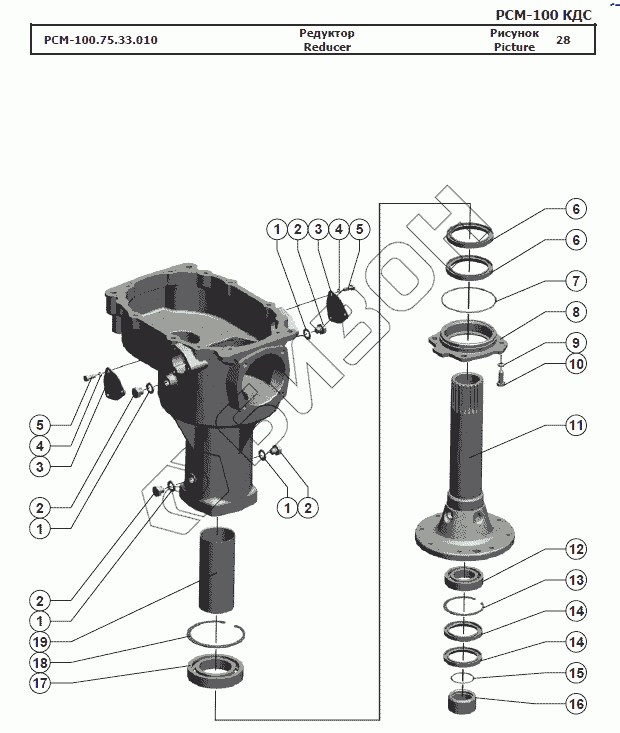

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Редуктор
РСМ-100.75.33.010
1
1
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.75.33.010 | РСМ-100.75.33.010 | Редуктор |
Загрузка ...
|
|
| 1 | РСМ-10.01.47.002 | Прокладка |
Загрузка ...
|
|
| 2 | РСМ-10.01.47.606А | Пробка |
Загрузка ...
|
|
| 3 | РСМ-100.33.03.409 | Крышка |
Загрузка ...
|
|
| 4 | Шайба 6Т 65Г 019 | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 5 | Болт М6-6gx16.48.019 | Болт М6-6gx16.48.019 |
Загрузка ...
|
|
| 6 | Манжета I.2-85х110-1 | Манжета I.2-85х110-1 |
Загрузка ...
|
|
| 7 | Кольцо 125-130-36-2-2 | Кольцо 125-130-36-2-2 |
Загрузка ...
|
|
| 8 | РСМ-100.33.03.109 | Корпус |
Загрузка ...
|
|
| 9 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 10 | Болт М12-6gx30.88.35.019 | Болт М12-6gx30.88.35.019 |
Загрузка ...
|
|
| 11 | РСМ-100.33.03.080 | Вал |
Загрузка ...
|
|
| 12 | Подшипник 210АК | Подшипник 210АК |
Загрузка ...
|
|
| 13 | Кольцо C90 | Кольцо C90 |
Загрузка ...
|
|
| 14 | Манжета I.2-65х90-1 | Манжета I.2-65х90-1 |
Загрузка ...
|
|
| 15 | Кольцо 050-055-30-2-2 | Кольцо 050-055-30-2-2 |
Загрузка ...
|
|
| 16 | РСМ-100.33.03.806 | Втулка |
Загрузка ...
|
|
| 17 | Подшипник 215А | Подшипник 215А |
Загрузка ...
|
|
| 18 | Кольцо C130 | Кольцо C130 |
Загрузка ...
|
|
| 19 | РСМ-100.33.03.804 | Втулка распорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
