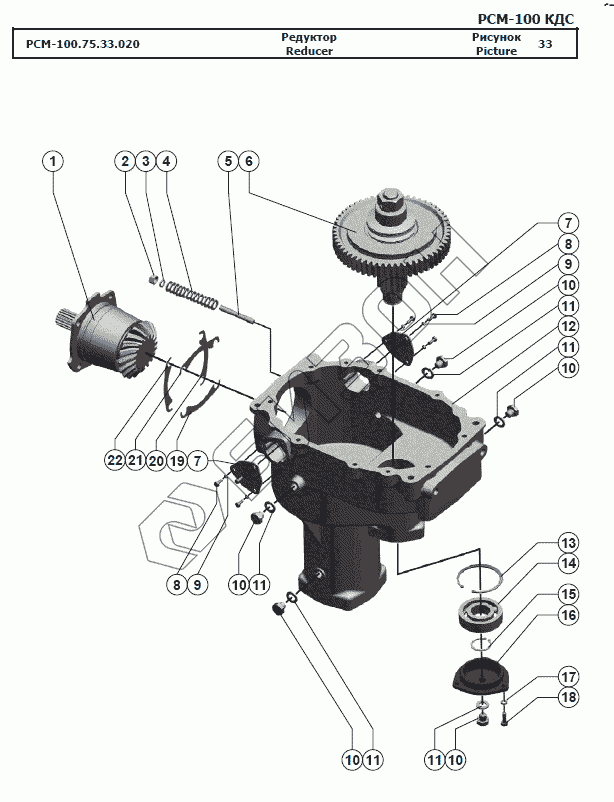

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Редуктор
РСМ-100.75.33.020
1
2
3
4
5
6
7
7
8
8
9
9
10
10
10
10
10
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.75.33.020 | РСМ-100.75.33.020 | Редуктор |
Загрузка ...
|
|
| 1 | РСМ-100.33.03.090Б | Стакан |
Загрузка ...
|
|
| 2 | Гайка М12-6H.6.019 | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 3 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 4 | Шайба С.12х2.01.019 | Шайба С.12х2.01.019 |
Загрузка ...
|
|
| 5 | РСМ-100.33.03.637 | Шпилька |
Загрузка ...
|
|
| 6 | РСМ-100.75.33.050 | Муфта фрикционная |
Загрузка ...
|
|
| 7 | РСМ-100.33.03.409 | Крышка |
Загрузка ...
|
|
| 8 | Болт М6-6gx16.48.019 | Болт М6-6gx16.48.019 |
Загрузка ...
|
|
| 9 | Шайба 6Т 65Г 019 | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 10 | РСМ-10.01.47.606А | Пробка |
Загрузка ...
|
|
| 11 | РСМ-10.01.47.002 | Прокладка |
Загрузка ...
|
|
| 12 | РСМ-100.33.03.202А | Корпус редуктора |
Загрузка ...
|
|
| 13 | Кольцо C90 | Кольцо C90 |
Загрузка ...
|
|
| 14 | Подшипник 308А | Подшипник 308А |
Загрузка ...
|
|
| 15 | Кольцо C40 | Кольцо C40 |
Загрузка ...
|
|
| 16 | РСМ-100.33.03.105 | Крышка |
Загрузка ...
|
|
| 17 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 18 | Болт М8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
|
| 19 | РСМ-100.33.03.501 | Прокладка регулировочная |
Загрузка ...
|
|
| 20 | РСМ-100.33.03.501-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 21 | РСМ-100.33.03.501-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 22 | РСМ-100.33.03.501-03 | Прокладка регулировочная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
