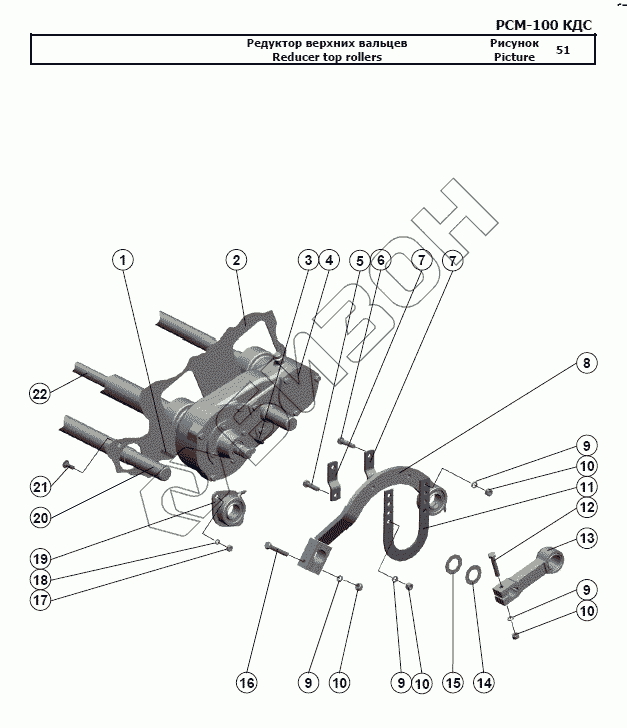

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Редуктор верхних вальцев
1
2
3
4
5
6
7
7
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Шпонка 12x8x45 | Шпонка 12x8x45 |
Загрузка ...
|
|
| 2 | РСМ-100.05.04.000А | Каркас |
Загрузка ...
|
|
| 3 | Шпонка 10x8x32 | Шпонка 10x8x32 |
Загрузка ...
|
|
| 4 | РСМ-100.05.05.810А | Редуктор верхних вальцев |
Загрузка ...
|
|
| 5 | Болт М12-6gx30.88.35.019 | Болт М12-6gx30.88.35.019 |
Загрузка ...
|
|
| 6 | Болт М12-6gx45.88.35.019 | Болт М12-6gx45.88.35.019 |
Загрузка ...
|
|
| 7 | РСМ-100.05.03.513 | Раскос |
Загрузка ...
|
|
| 8 | РСМ-100.05.03.450Б | Рычаг |
Загрузка ...
|
|
| 9 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 10 | Гайка М12-6H.6.019 | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 11 | РСМ-100.05.03.512 | Упор |
Загрузка ...
|
|
| 12 | Болт М12-6gx65.88.35.019 | Болт М12-6gx65.88.35.019 |
Загрузка ...
|
|
| 13 | РСМ-100.05.03.910 | Рычаг |
Загрузка ...
|
|
| 14 | РСМ-100.05.05.409 | Шайба |
Загрузка ...
|
|
| 15 | Шайба С.30х2.01.019 | Шайба С.30х2.01.019 |
Загрузка ...
|
|
| 16 | Болт М12-6gx75.88.35.019 | Болт М12-6gx75.88.35.019 |
Загрузка ...
|
|
| 17 | Гайка М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 18 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 19 | РСМ-100.05.03.410 | Опора |
Загрузка ...
|
|
| 20 | РСМ-100.05.03.641А | Торсион |
Загрузка ...
|
|
| 21 | Болт M10x30 | Болт M10x30 |
Загрузка ...
|
|
| 22 | РСМ-100.05.03.643А | Торсион |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
