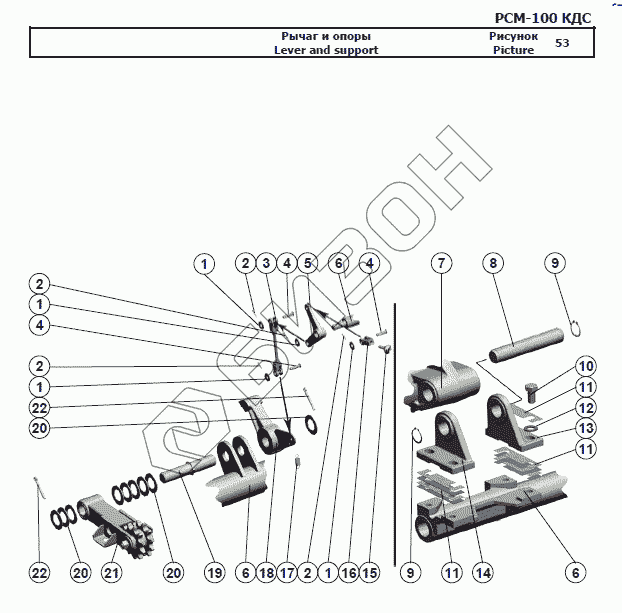

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Рычаг и опоры
1
1
1
1
2
2
2
2
3
4
4
4
5
6
6
6
7
8
9
9
10
11
11
11
12
13
14
15
16
17
18
19
20
20
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Шайба C 8.01.019 | Шайба C 8.01.019 |
Загрузка ...
|
|
| 2 | Шплинт 2x16.019 | Шплинт 2x16.019 |
Загрузка ...
|
|
| 3 | РСМ-100.05.03.720А | Тяга |
Загрузка ...
|
|
| 4 | Ось 6-8 b12x30.35.Ц9хр | Ось 6-8 b12x30.35.Ц9хр |
Загрузка ...
|
|
| 5 | РСМ-100.05.03.205 | Рычаг |
Загрузка ...
|
|
| 6 | РСМ-100.05.04.000А | Каркас |
Загрузка ...
|
|
| 7 | РСМ-100.05.03.010В | Редуктор |
Загрузка ...
|
|
| 8 | РСМ-100.05.05.608 | Ось |
Загрузка ...
|
|
| 9 | Кольцо C40 | Кольцо C40 |
Загрузка ...
|
|
| 10 | Болт М20-6gx50.66.019 | Болт М20-6gx50.66.019 |
Загрузка ...
|
|
| 11 | РСМ-100.05.03.483 | Пластина |
Загрузка ...
|
|
| 12 | Шайба С.20х3,9.01.019 | Шайба С.20х3,9.01.019 |
Загрузка ...
|
|
| 13 | РСМ-100.05.03.206 | Опора |
Загрузка ...
|
|
| 14 | РСМ-100.05.03.206-01 | Опора |
Загрузка ...
|
|
| 15 | Электромагнит ЭМ 45-111-54У1 | Электромагнит ЭМ 45-111-54У1 |
Загрузка ...
|
|
| 16 | 54-30019А | Вилка толкателя |
Загрузка ...
|
|
| 17 | РСМ-10.04.18.604 | Пружина |
Загрузка ...
|
|
| 18 | РСМ-100.05.03.940 | Рычаг |
Загрузка ...
|
|
| 19 | РСМ-100.05.05.695 | Ось |
Загрузка ...
|
|
| 20 | Шайба С.30х2.01.019 | Шайба С.30х2.01.019 |
Загрузка ...
|
|
| 21 | РСМ-100.05.05.730 | Рычаг |
Загрузка ...
|
|
| 22 | Шплинт 6,3x50.019 | Шплинт 6,3x50.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
