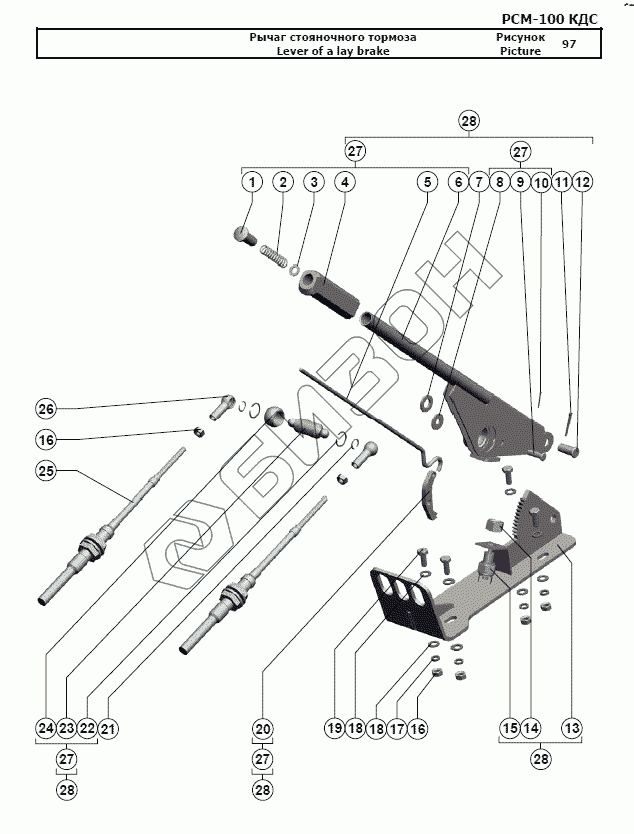

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Рычаг стояночного тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
27
27
27
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.04.15.002А | Кнопка |
Загрузка ...
|
|
| 2 | 54-60583 | Пружина |
Загрузка ...
|
|
| 3 | Шайба С.8х1,4.01.019 | Шайба С.8х1,4.01.019 |
Загрузка ...
|
|
| 4 | РСМ-10.04.17.003 | Рукоятка |
Загрузка ...
|
|
| 5 | 101.06.15.601 | Тяга |
Загрузка ...
|
|
| 6 | 101.06.15.030 | Рычаг |
Загрузка ...
|
|
| 7 | Шайба С.12х3.01.019 | Шайба С.12х3.01.019 |
Загрузка ...
|
|
| 8 | Шайба C 8.01.019 | Шайба C 8.01.019 |
Загрузка ...
|
|
| 9 | Ось 6-8 b12x25.35.Ц9хр | Ось 6-8 b12x25.35.Ц9хр |
Загрузка ...
|
|
| 10 | Шплинт 2x16.019 | Шплинт 2x16.019 |
Загрузка ...
|
|
| 11 | Шплинт 3,2x25.019 | Шплинт 3,2x25.019 |
Загрузка ...
|
|
| 12 | Ось 6-12 b12x25.35.Ц9хр | Ось 6-12 b12x25.35.Ц9хр |
Загрузка ...
|
|
| 13 | 101.06.15.060 | Кронштейн |
Загрузка ...
|
|
| 14 | Гайка М14х1,5-6H.6.019 | Гайка М14х1,5-6H.6.019 |
Загрузка ...
|
|
| 15 | ВК 415 Код ОКП 4573734284 | Выключатель света заднего хода ВК 415 Код ОКП 4573734284 |
Загрузка ...
|
|
| 16 | Гайка М8-6H.6.019 | Гайка М8-6H.6.019 |
Загрузка ...
|
|
| 17 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 18 | Шайба С.8.01.019 | Шайба С.8.01.019 |
Загрузка ...
|
|
| 19 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 20 | 101.06.15.402 | Собачка |
Загрузка ...
|
|
| 21 | РСМ-5.00.00.645А | Кольцо |
Загрузка ...
|
|
| 22 | Кольцо C20 | Кольцо C20 |
Загрузка ...
|
|
| 23 | РСМ-5.00.00.641А | Ось |
Загрузка ...
|
|
| 24 | РСМ-100.25.12.004 | Втулка |
Загрузка ...
|
|
| 25 | Трос 115-075-02900 ТУ У 29.3-32200047-010-2004 | Трос 115-075-02900 ТУ У 29.3-32200047-010-2004 |
Загрузка ...
|
|
| 26 | РСМ-5.00.00.301А | Корпус шарнира |
Загрузка ...
|
|
| 27 | 101.06.15.010 | Рычаг |
Загрузка ...
|
|
| 28 | 101.06.15.000 | Рычаг стояночного тормоза |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
