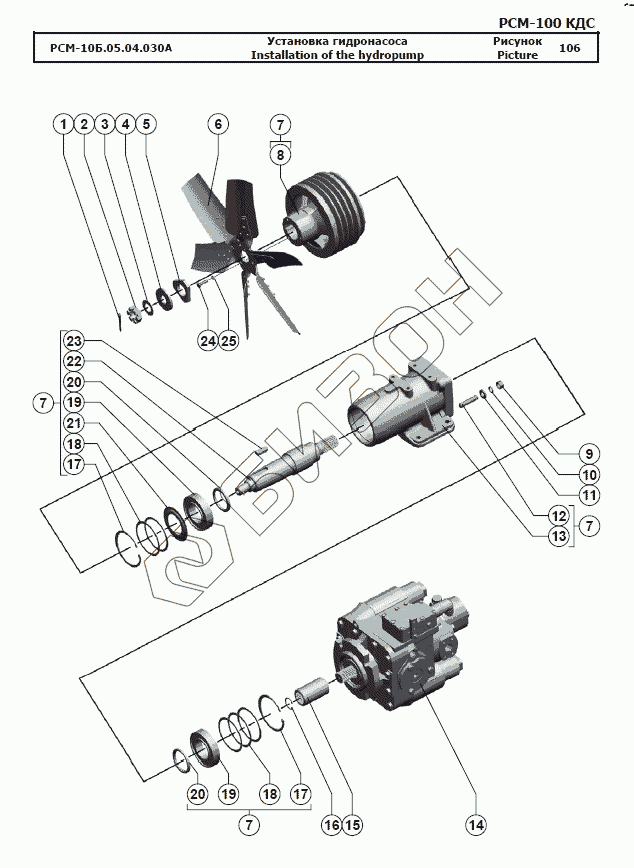

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Установка гидронасоса
РСМ-10Б.05.04.030А
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-10Б.05.04.030А | РСМ-10Б.05.04.030А | Установка гидронасоса |
Загрузка ...
|
|
| 1 | Шплинт 5x50.019 | Шплинт 5x50.019 |
Загрузка ...
|
|
| 2 | Гайка М27х2-6H.04.35.019 | Гайка М27х2-6H.04.35.019 |
Загрузка ...
|
|
| 3 | РСМ-10.05.04.414 | Шайба |
Загрузка ...
|
|
| 4 | РСМ-10.05.04.409 | Шайба |
Загрузка ...
|
|
| 5 | РСМ-10.05.04.411 | Шайба |
Загрузка ...
|
|
| 6 | РСМ-10.05.04.270 | Вентилятор |
Загрузка ...
|
|
| 7 | РСМ-10Б.05.04.050А | Привод гидронасоса |
Загрузка ...
|
|
| 8 | РСМ-10.05.04.102Г | Шкив |
Загрузка ...
|
|
| 9 | Гайка М14-6H.6.019 | Гайка М14-6H.6.019 |
Загрузка ...
|
|
| 10 | Шайба 14Т 65Г 019 | Шайба 14Т 65Г 019 |
Загрузка ...
|
|
| 11 | Шайба С.14х5.01.019 | Шайба С.14х5.01.019 |
Загрузка ...
|
|
| 12 | РСМ-10.05.04.612Б | Шпилька |
Загрузка ...
|
|
| 13 | РСМ-10.05.04.101Г | Корпус |
Загрузка ...
|
|
| 14 | Насос аксиально-поршневой НП 90 | Насос аксиально-поршневой НП 90 |
Загрузка ...
|
|
| 15 | РСМ-10.05.04.609Б | Муфта |
Загрузка ...
|
|
| 16 | PCM-10.05.04.465Б | Ограничитель |
Загрузка ...
|
|
| 17 | Кольцо C110 | Кольцо C110 |
Загрузка ...
|
|
| 18 | РСМ-10.05.04.478 | Шайба |
Загрузка ...
|
|
| 19 | Подшипник 180712АКС27 нестандартный | Подшипник 180712АКС27 нестандартный |
Загрузка ...
|
|
| 20 | РСМ-10.05.04.007Д | Втулка |
Загрузка ...
|
|
| 21 | РСМ-10.05.04.412Б | Шайба защитная |
Загрузка ...
|
|
| 22 | РСМ-10.05.04.602Г | Вал |
Загрузка ...
|
|
| 23 | Шпонка 3-16x10x40 | Шпонка 3-16x10x40 |
Загрузка ...
|
|
| 24 | Болт М8-6gx30.88.35.019 | Болт М8-6gx30.88.35.019 |
Загрузка ...
|
|
| 25 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
