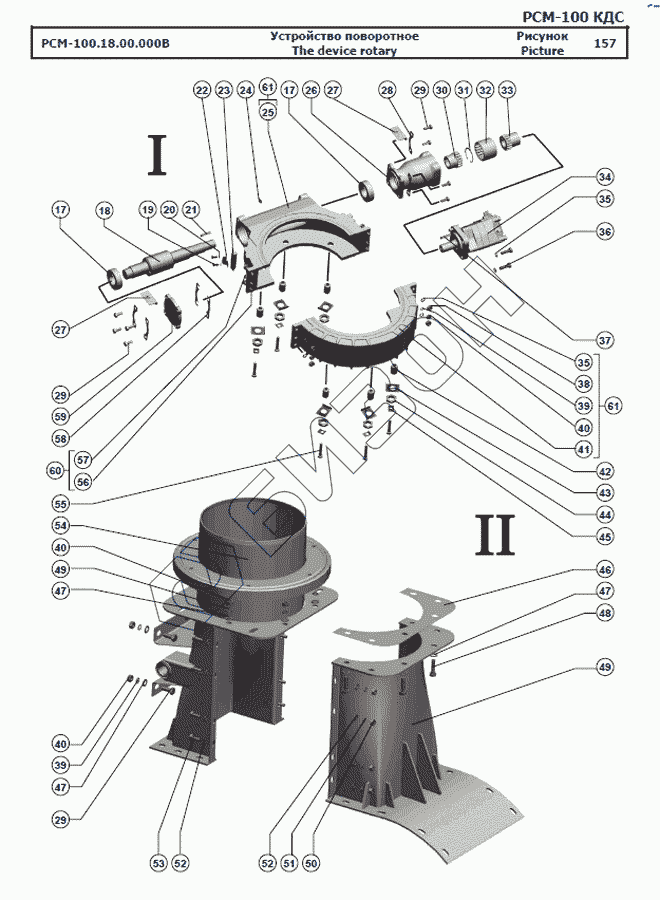

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Устройство поворотное
РСМ-100.18.00.000В
17
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
29
30
31
32
33
34
35
35
36
37
38
39
39
40
40
40
41
42
43
44
45
46
47
47
47
48
49
49
50
51
52
52
53
54
55
56
57
58
59
60
60
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-100.18.00.000В | РСМ-100.18.00.000В | Устройство поворотное |
Загрузка ...
|
|
| 1 | Шарик Б 14-100 | Шарик Б 14-100 |
Загрузка ...
|
|
| 2 | РСМ-100.18.00.601Б | Колесо |
Загрузка ...
|
|
| 3 | РСМ-100.18.00.405 | Сепаратор |
Загрузка ...
|
|
| 4 | РСМ-100.01.00.616Б | Ось |
Загрузка ...
|
|
| 5 | РСМ-100.18.00.609 | Болт откидной |
Загрузка ...
|
|
| 6 | Шайба С.20х3,9.01.019 | Шайба С.20х3,9.01.019 |
Загрузка ...
|
|
| 7 | Гайка М20-6Н.6.019 | Гайка М20-6Н.6.019 |
Загрузка ...
|
|
| 8 | Шплинт 5х32.019 | Шплинт 5х32.019 |
Загрузка ...
|
|
| 9 | РСМ-100.18.00.040 | Опора |
Загрузка ...
|
|
| 10 | Болт М14-6gх75.88.35.019 | Болт М14-6gх75.88.35.019 |
Загрузка ...
|
|
| 11 | Шайба 14Т 65Г 019 | Шайба 14Т 65Г 019 |
Загрузка ...
|
|
| 12 | Магнитодержатель П4М3.525.074 | Магнитодержатель П4М3.525.074 |
Загрузка ...
|
|
| 13 | РСМ-100.18.00.605 | Ось |
Загрузка ...
|
|
| 14 | РСМ-100.18.00.404А | Крышка |
Загрузка ...
|
|
| 15 | РСМ-100.18.00.001 | Лента |
Загрузка ...
|
|
| 16 | РСМ-100.18.00.406 | Сепаратор |
Загрузка ...
|
|
| 17 | Подшипник 76-180508Е4С15 | Подшипник 76-180508Е4С15 |
Загрузка ...
|
|
| 18 | РСМ-100.18.00.604 | Вал червячный |
Загрузка ...
|
|
| 19 | Болт М6-6gх16.88.35.019 | Болт М6-6gх16.88.35.019 |
Загрузка ...
|
|
| 20 | Шайба 6Т 65Г 019 | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 21 | Шпонка 10х8х36 | Шпонка 10х8х36 |
Загрузка ...
|
|
| 22 | РСМ-100.18.00.503 | Хомут |
Загрузка ...
|
|
| 23 | Датчик оборотов ДО 13М-1 П4М3.850.023 ТУ | Датчик оборотов ДО 13М-1 П4М3.850.023 ТУ |
Загрузка ...
|
|
| 24 | Маслёнка 2.3.45.Ц6.хр | Маслёнка 2.3.45.Ц6.хр |
Загрузка ...
|
|
| 25 | РСМ-100.18.00.202Б | Корпус |
Загрузка ...
|
|
| 26 | РСМ-100.18.00.101 | Корпус |
Загрузка ...
|
|
| 27 | РСМ-100.18.00.507А | Кронштейн |
Загрузка ...
|
|
| 28 | РСМ-100.18.00.407 | Шайба стопорная |
Загрузка ...
|
|
| 29 | Болт М10-6gх25.88.35.019 | Болт М10-6gх25.88.35.019 |
Загрузка ...
|
|
| 30 | РСМ-100.18.00.614 | Втулка |
Загрузка ...
|
|
| 31 | Кольцо С55 | Кольцо С55 |
Загрузка ...
|
|
| 32 | РСМ-100.18.00.615 | Втулка соединительная |
Загрузка ...
|
|
| 33 | РСМ-100.18.00.614-01 | Втулка |
Загрузка ...
|
|
| 34 | РСМ-100.21.31.010 | Гидромотор |
Загрузка ...
|
|
| 35 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 36 | Болт М12-6gх35.88.35.019 | Болт М12-6gх35.88.35.019 |
Загрузка ...
|
|
| 37 | Шпонка 10х8х45 | Шпонка 10х8х45 |
Загрузка ...
|
|
| 38 | Гайка М12-6Н.6.019 | Гайка М12-6Н.6.019 |
Загрузка ...
|
|
| 39 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 40 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 41 | РСМ-100.18.00.201А | Корпус |
Загрузка ...
|
|
| 42 | РСМ-100.18.00.606 | Втулка |
Загрузка ...
|
|
| 43 | РСМ-100.18.00.418 | Шайба |
Загрузка ...
|
|
| 44 | Гайка М24х2-6Н.04.35.019 | Гайка М24х2-6Н.04.35.019 |
Загрузка ...
|
|
| 45 | РСМ-100.18.00.501 | Шайба |
Загрузка ...
|
|
| 46 | РСМ-100.18.00.402-01 | Фланец |
Загрузка ...
|
|
| 47 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 48 | Болт М10-6gх35.88.35.019 | Болт М10-6gх35.88.35.019 |
Загрузка ...
|
|
| 49 | РСМ-100.18.00.240 | Сектор |
Загрузка ...
|
|
| 50 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 51 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 52 | Шайба С.8х1,4.01.019 | Шайба С.8х1,4.01.019 |
Загрузка ...
|
|
| 53 | Болт М8-6gх20.88.35.019 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 54 | РСМ-100.18.00.250 | Переходник |
Загрузка ...
|
|
| 55 | Болт М12-6gх60.88.35.019 | Болт М12-6gх60.88.35.019 |
Загрузка ...
|
|
| 56 | Болт М12-6gх50.88.35.019 | Болт М12-6gх50.88.35.019 |
Загрузка ...
|
|
| 57 | 3518020-46183 | Штифт корпуса коробки диапазонов |
Загрузка ...
|
|
| 58 | РСМ-100.18.00.408 | Прокладка |
Загрузка ...
|
|
| 59 | РСМ-100.18.00.102 | Крышка глухая |
Загрузка ...
|
|
| 60 | РСМ-100.18.00.020 | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
